温馨提醒：图片仅供参考，商品以实物为准

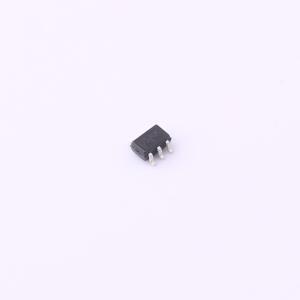

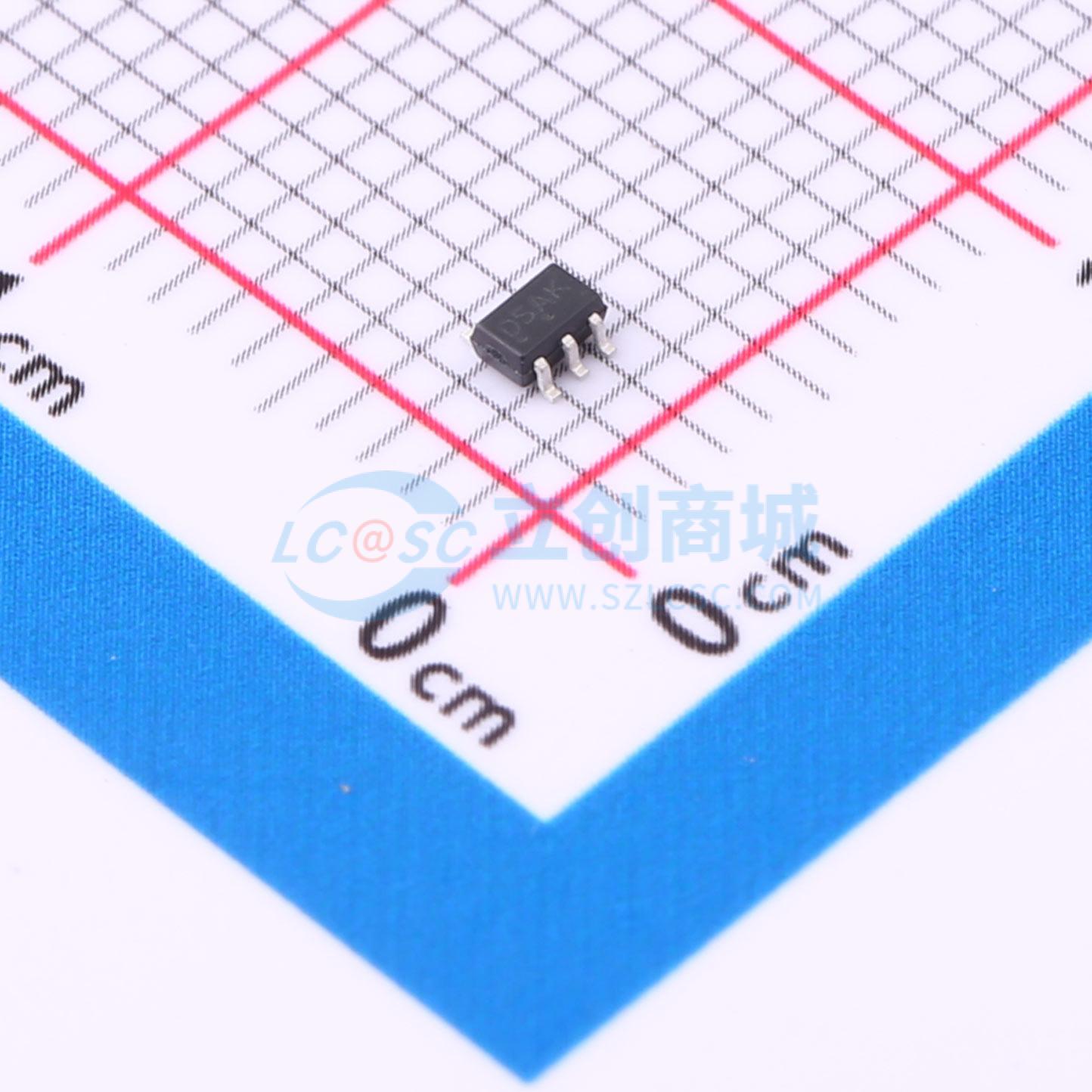

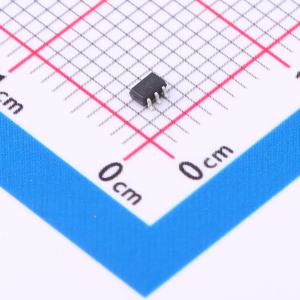

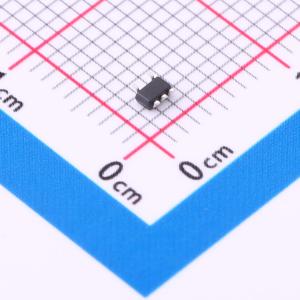

NCP508SQ15T1G

品牌名称: onsemi(安森美)
商品型号: NCP508SQ15T1G
商品编号: C463852
商品封装: SOT-353
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

NCP508是一款50 mA的低噪声稳压器，旨在实现快速开启时间和高纹波抑制能力。每个器件包含一个电压基准单元、一个误差放大器、一个PMOS功率晶体管、用于设置输出电压的电阻、限流和温度限制保护电路。 NCP508专为搭配陶瓷电容使用而设计。该器件采用SC−88A和WDFN6 1.5x1.5封装。标准电压版本有1.5 V、1.8 V、2.5 V、2.8 V、3.0 V和3.3 V。其他电压以100 mV为步进可选。

商品特性

无旁路电容时，均方根噪声极低，仅39 μVrms
在1 kHz时，纹波抑制比高达70 dB
在30 mA电流下，典型压降仅140 mV
负载调整率高，典型值为ΔIout = 50 mA时6 mV
使能开启时间快，仅20 μs
逻辑电平使能
等效串联电阻（ESR）可在几mΩ至3 Ω之间变化
这些器件为无铅产品

应用领域

手机中的射频子系统
对噪声敏感的电路；压控振荡器（VCO）、锁相环（PLL）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	7V
	输出电压	1.5V
	输出电流	50mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	180mV@(50mA)

	属性	参数值
	静态电流(Iq)	100nA
	噪声	39uVrms
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
