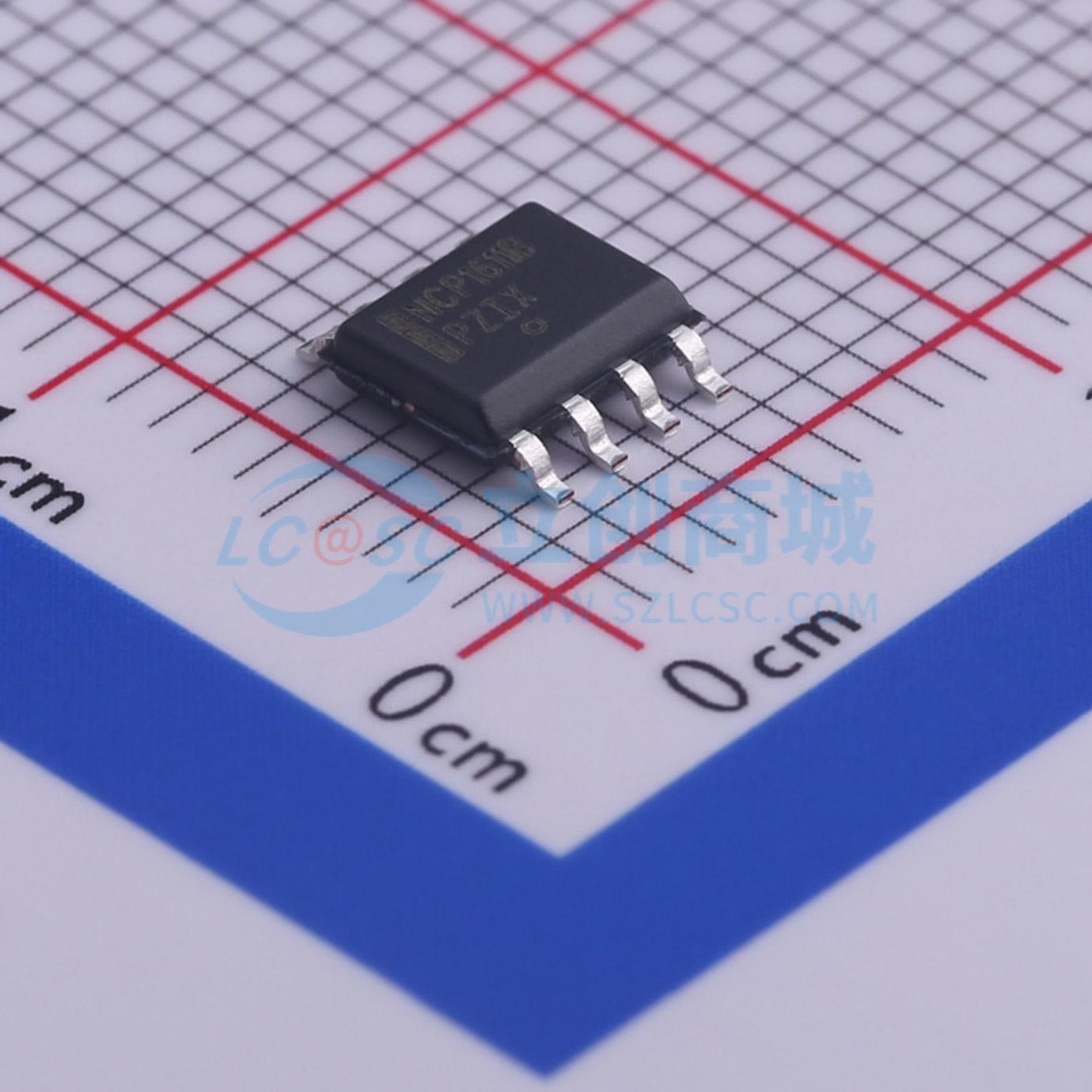

温馨提醒：图片仅供参考，商品以实物为准
NCP1611BDR2G
高效功率因数控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1611旨在优化PFC级在整个负载范围内的效率。此外，它还集成了保护功能，以确保稳定运行。更广泛地说，NCP1611非常适合那些对成本效益、可靠性、低待机功耗和高效率有严格要求的系统。电流控制频率折返：NCP1611设计用于驱动所谓的电流控制频率折返（CCFF）模式下的PFC升压级。在这种模式下，当电感电流超过可编程值时，电路通常工作在临界导通模式（CrM）。当电流低于预设水平时，NCP1611会线性降低频率，当电流为零时，频率可降至约20 kHz。CCFF可在标称负载和轻负载下实现效率最大化。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1611BDR2G
- 商品编号
- C463844
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 9.5V~35V | |
| 耗散功率(Pd) | 550mW | |
| 拓扑结构 | 升压式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CRM |
商品概述
NCP1611旨在优化PFC级在整个负载范围内的效率。此外，它还集成了保护功能，以确保稳定运行。更广泛地说，NCP1611非常适合那些对成本效益、可靠性、低待机功耗和高效率有严格要求的系统。 电流控制频率折返：NCP1611设计用于驱动所谓的电流控制频率折返（CCFF）模式下的PFC升压级。在这种模式下，当电感电流超过可编程值时，电路通常工作在临界导通模式（CrM）。当电流低于预设水平时，NCP1611会线性降低频率，当电流为零时，频率可降至约20 kHz。CCFF可在标称负载和轻负载下实现效率最大化。
商品特性
- 接近单位功率因数
- 临界导通模式（CrM）
- 电流控制频率折返（CCFF）：在低电流水平下强制低频运行
- 导通时间调制，以在CCFF模式下保持适当的电流整形
- 接近电源零交叉处的跳周期模式
- 快速电源/负载瞬态补偿（动态响应增强器）
- 谷底导通
- 高驱动能力：-500 mA / +800 mA
- VCC范围：9.5 V至35 V
- 低启动功耗
- A版本：低VCC启动电平（10.5 V），B版本：高VCC启动电平（17.0 V）
- 电源范围检测
- 可配置，以在宽电源/负载范围内实现低谐波含量
- 适用于可调光镇流器，在宽负载范围内符合EN61000 - 3 - 2 C类标准
- 这是一款无铅器件
应用领域
- 电脑、电视、适配器电源
- LED驱动器和镇流器（包括可调光版本）
- 所有需要功率因数校正的离线应用
