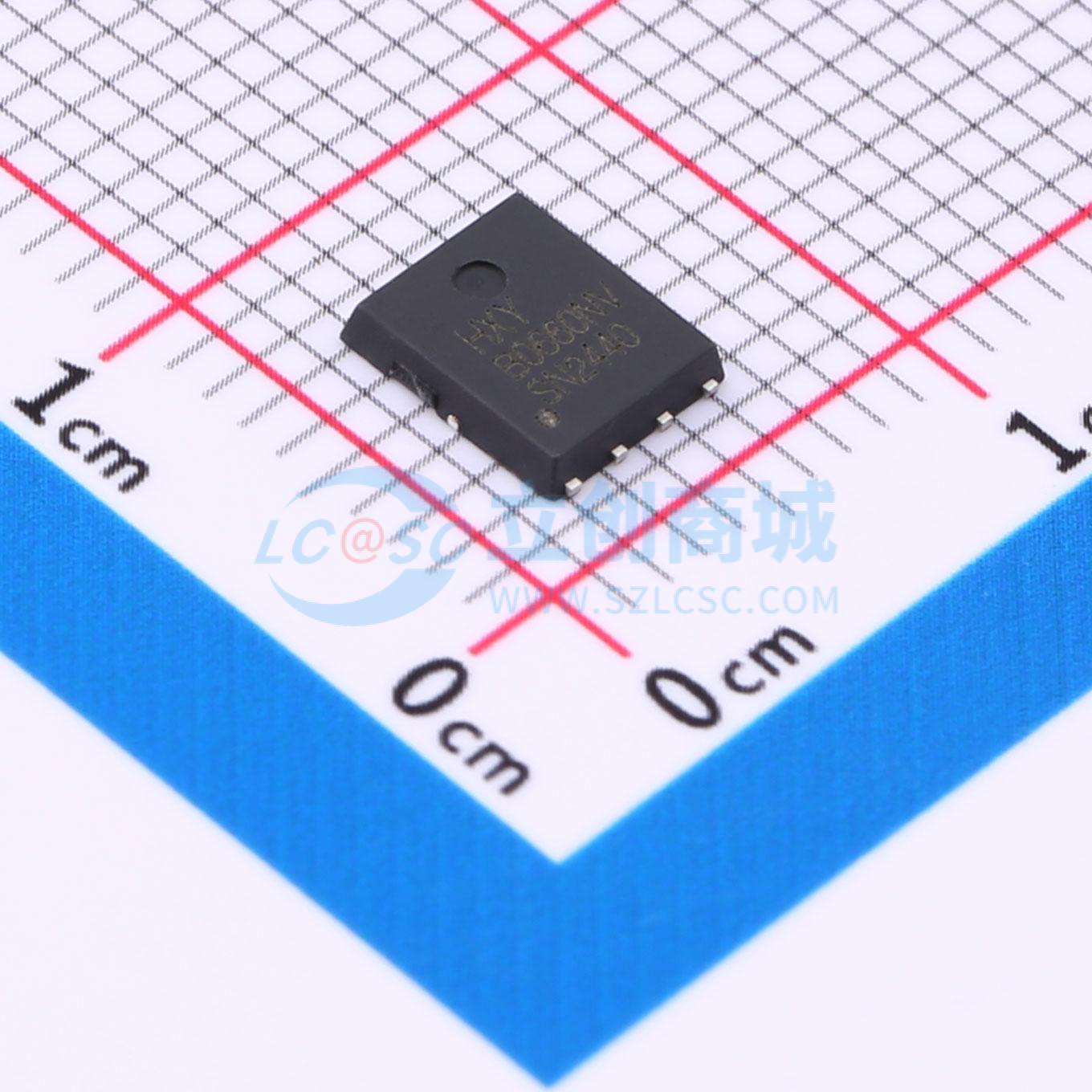

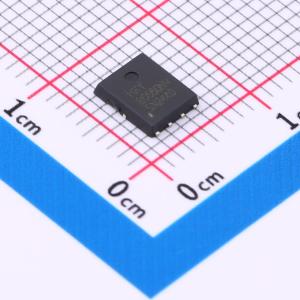

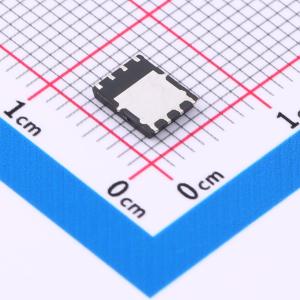

温馨提醒：图片仅供参考，商品以实物为准
HBSC066N06NSATMA1
N沟道 耐压:60V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款N沟道场效应管（MOSFET）具有80A的最大持续电流（ID/A），能够承受最高60V的漏源电压（VDSS/V）。导通电阻仅为5.3毫欧（RDSON/mΩ），保证了在大电流条件下仍能保持较低的功耗。栅源电压（VGS/V）的绝对值可达±25V，为驱动提供了宽泛的电压范围。该MOSFET适用于需要高效能和高可靠性的工作环境，如电源管理、便携式设备中的开关应用以及电池供电电路等。其性能特点使其成为设计中实现电流控制与转换的理想选择。
- 商品型号
- HBSC066N06NSATMA1
- 商品编号
- C42401346
- 商品封装
- DFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 108W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 90nC@10V | |
| 输入电容(Ciss) | 4.136nF | |
| 反向传输电容(Crss) | 257pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 |
商品概述
HBSC066N06NSATMA1采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60V,ID = 80A
- 在VGS = 10V时,RDS(ON) < 7mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
