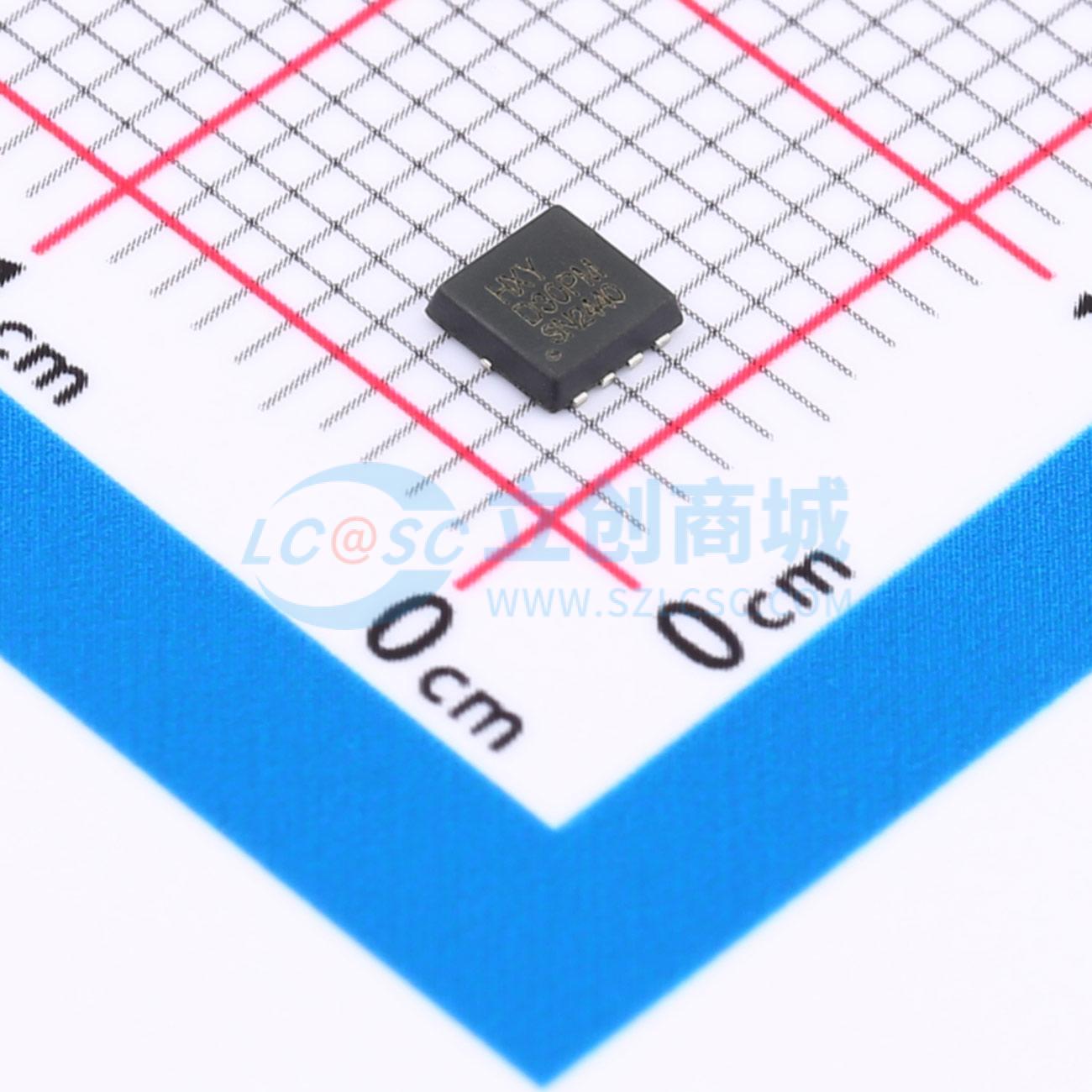

HDMC3025LDV7实物图

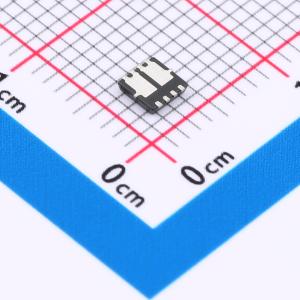

  • HDMC3025LDV7商品缩略图
  • HDMC3025LDV7商品缩略图
  • HDMC3025LDV7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HDMC3025LDV7

N沟道+P沟道 耐压:30V 电流:16A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这款场效应管(MOSFET)采用N+P沟道设计,能够承载最大16安培的漏极电流(ID),并支持最高30伏特的漏源电压(VDSS)。其导通电阻仅为14毫欧姆(RDON),确保了在工作状态下的低能耗表现。该MOSFET的栅源电压(VGS)为20伏特,适用于需要精确控制和高效能转换的应用场合,如消费电子产品中的电源管理、信号处理以及各种开关电路中,表现出色。
商品型号
HDMC3025LDV7
商品编号
C42401367
商品封装
DFN3X3-8L​
包装方式
编带
商品毛重
0.077克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量-
漏源电压(Vdss)30V
连续漏极电流(Id)16A
导通电阻(RDS(on))30mΩ@10V
耗散功率(Pd)10.8W
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)5nC@4.5V
输入电容(Ciss)416pF
反向传输电容(Crss)51pF
工作温度-55℃~+150℃
配置-
类型N沟道+P沟道
输出电容(Coss)62pF

商品概述

HIRL530NSPBF采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的导通电阻RDS(ON),适用于多种应用场景。

商品特性

  • 漏源电压VDS = 100V,漏极电流ID = 15A
  • 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 112 mΩ

应用领域

  • 功率开关
  • 直流-直流转换器

数据手册PDF
