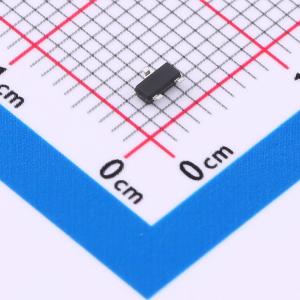

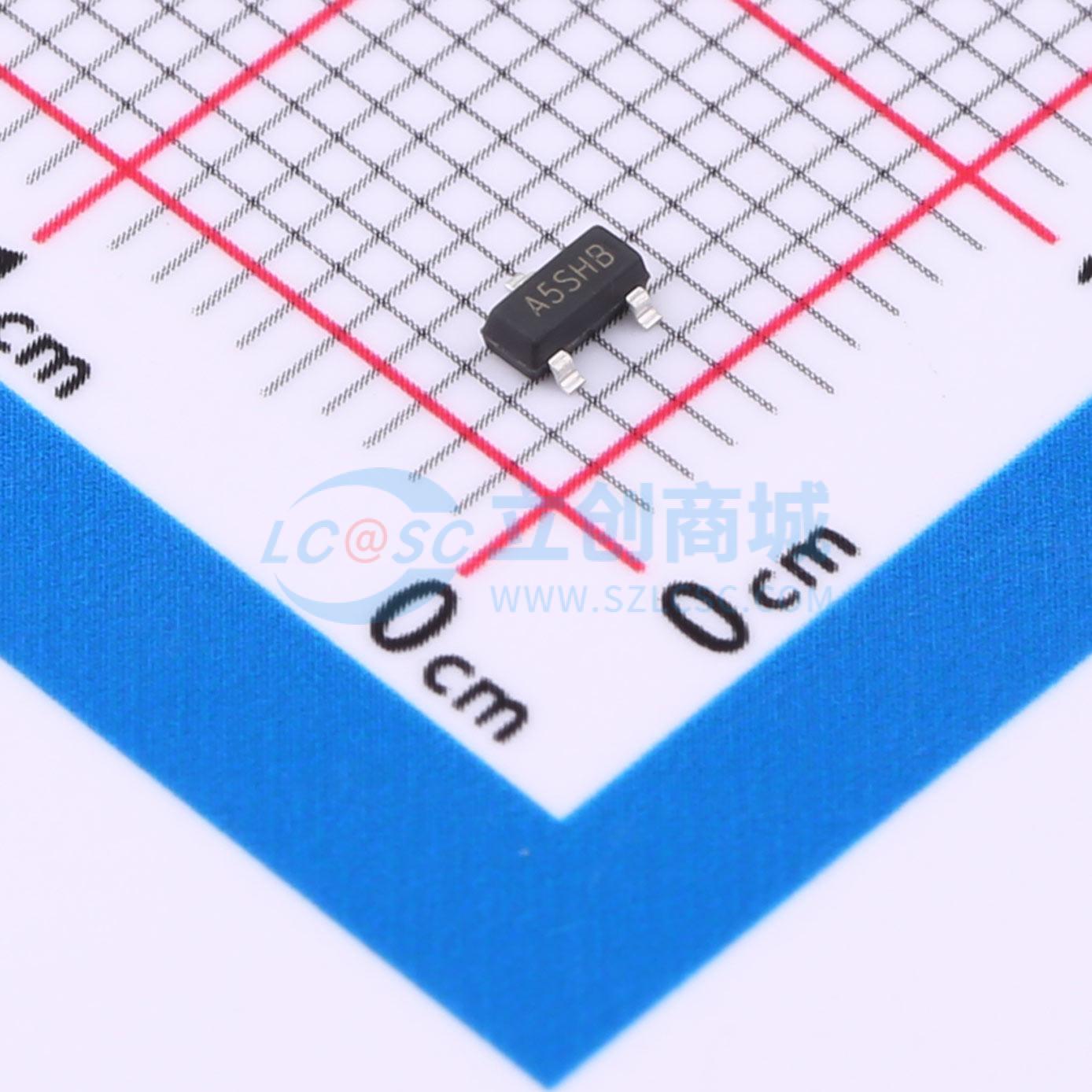

HDMG2305UXQ7
1个P沟道 耐压:20V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款P沟道MOSFET支持4.2A的连续漏极电流和20V的漏源电压，适用于各种电子设备。其导通电阻为48mΩ，有助于降低能耗并提高电路效率。最大栅源电压达到12V，确保了良好的驱动兼容性。该MOSFET非常适合用于消费电子产品中的开关控制、电源管理和信号处理等场景，能够满足对性能稳定性和可靠性有较高要求的应用需求。
- 商品型号
- HDMG2305UXQ7
- 商品编号
- C42401384
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.021182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 75mΩ@2.5V | |
| 耗散功率(Pd) | 1.7W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.8nC@4.5V | |
| 输入电容(Ciss) | 740pF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 输出电容(Coss) | 290pF |
商品概述
HDMG2305UXQ7采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -20V,ID = -4.2A
- 当VGS = -4.5V时,RDS(ON)为55mΩ
- 当VGS = -2.5V时,RDS(ON)为75mΩ
应用领域
- PWM应用
- 负载开关
- 电源管理
- P沟道MOSFET
