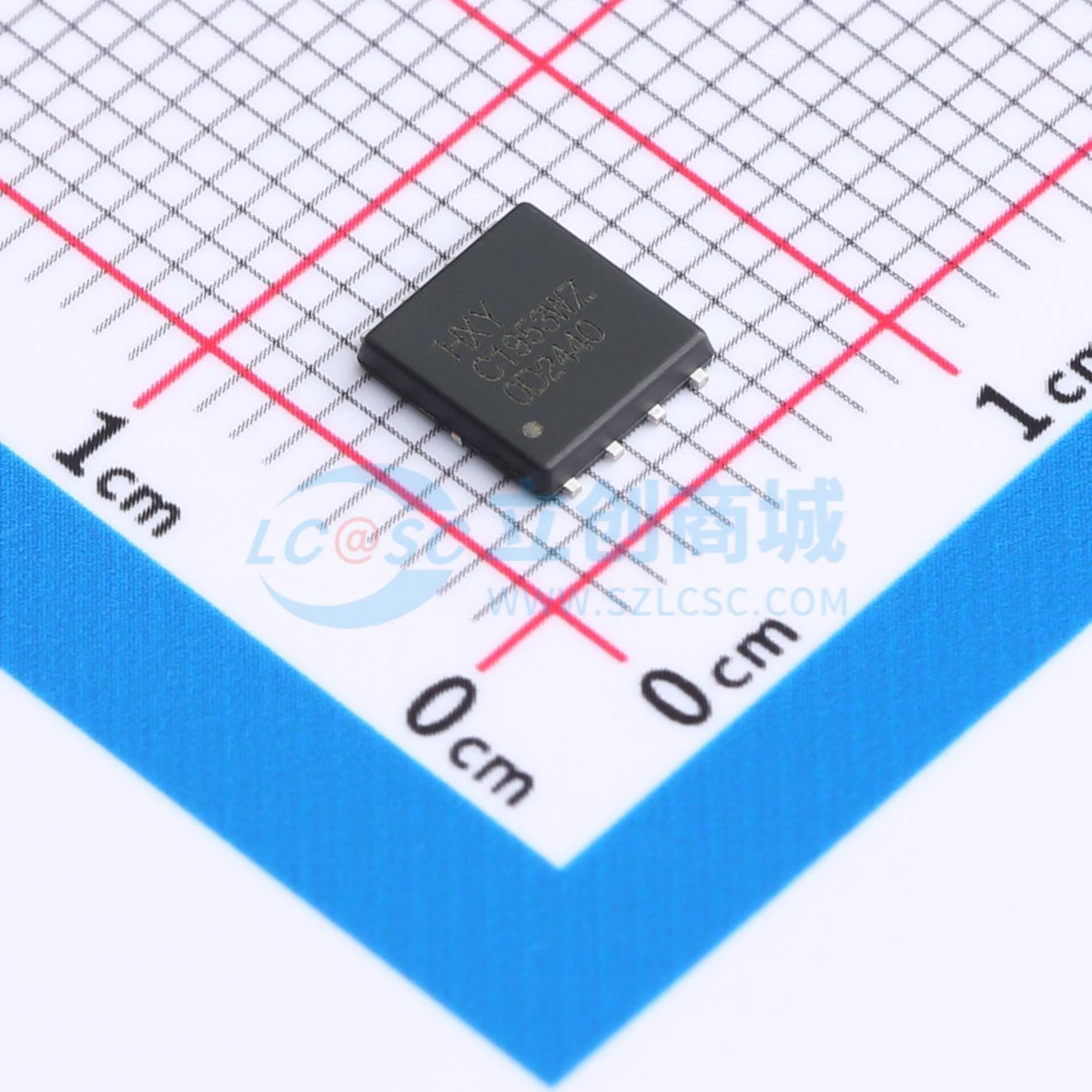

HCSD19533Q5A实物图

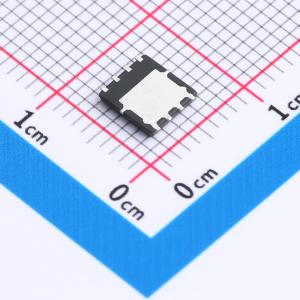

  • HCSD19533Q5A商品缩略图
  • HCSD19533Q5A商品缩略图
  • HCSD19533Q5A商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HCSD19533Q5A

耐压:100V 电流:75A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
这款N沟道场效应管(MOSFET)设计用于高性能电子应用,支持最大漏极电流ID达80A,拥有高达100V的最大漏源电压VDSS。其导通电阻仅为6.4毫欧姆,有效降低了工作时的能耗。该MOSFET在栅源电压VGS为20V条件下可达到最佳性能状态。适用于要求严格控制与高效能转换的各种场合,如电源管理、开关电路以及其他需要快速切换和低功耗特性的电子产品中。
商品型号
HCSD19533Q5A
商品编号
C42401347
商品封装
DFN-8L(5x6)​
包装方式
编带
商品毛重
0.132667克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)75A
导通电阻(RDS(on))7.5mΩ@10V
耗散功率(Pd)97W
属性参数值
阈值电压(Vgs(th))2.5V
栅极电荷量(Qg)39.4nC
输入电容(Ciss)2.944nF
反向传输电容(Crss)2.04pF
工作温度-55℃~+150℃
配置-

商品概述

HCSD19533Q5A采用先进的SGT MOSFET技术,具备低导通电阻RDS(ON)、低栅极电荷、快速开关和出色的雪崩特性。该器件经过专门设计,具有更好的耐用性和适用性。

商品特性

  • 漏源电压VDS = 100 V,漏极电流ID = 75 A
  • 当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 7.5 mΩ

应用领域

  • 消费电子电源
  • 电机控制
  • 同步整流
  • 隔离式直流
  • 同步整流应用
