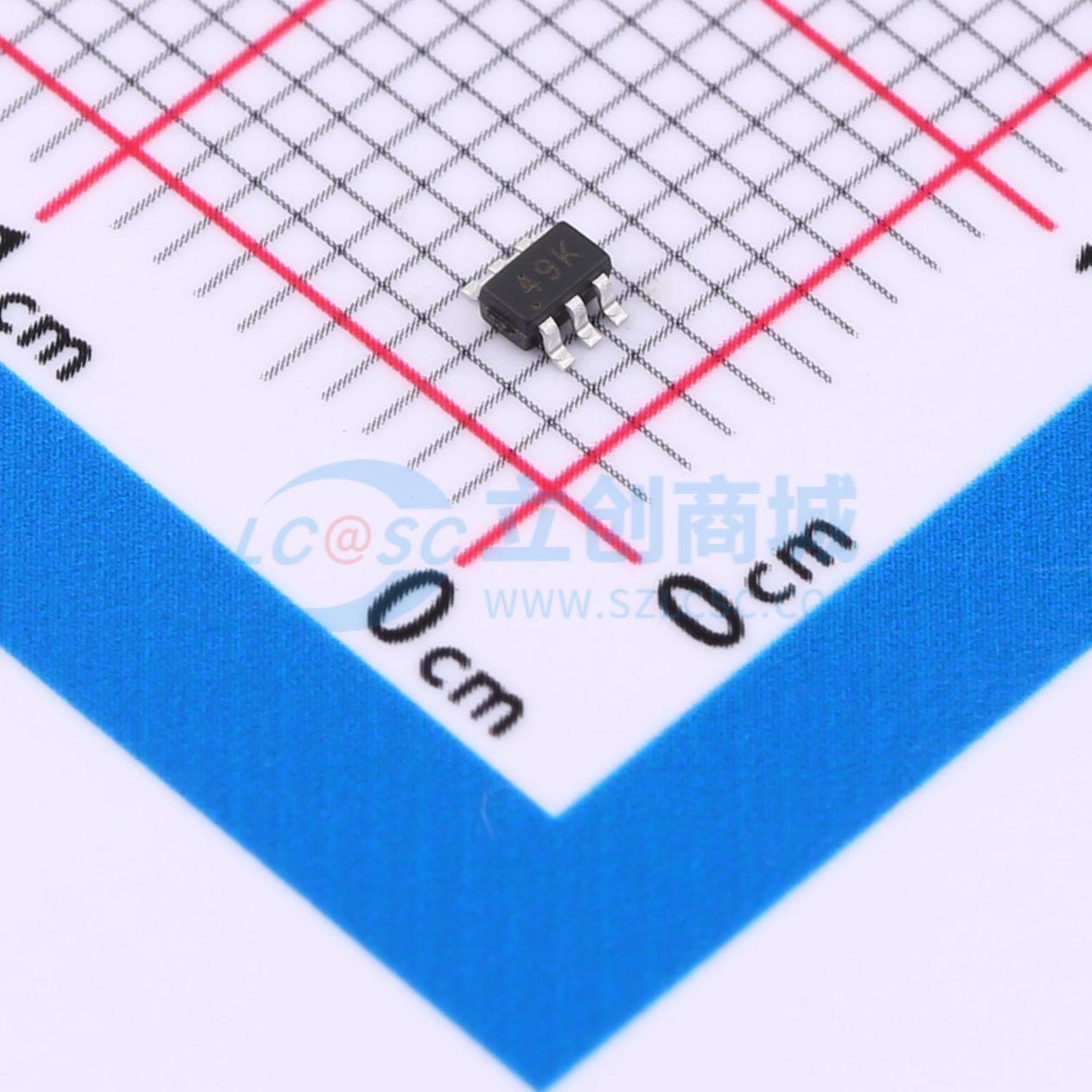

HFDG6332C实物图

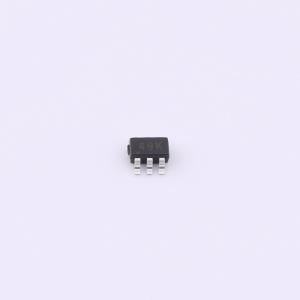

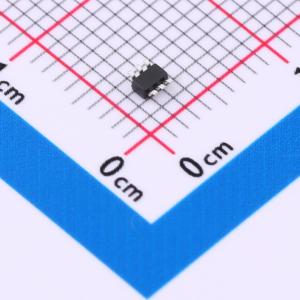

  • HFDG6332C商品缩略图
  • HFDG6332C商品缩略图
  • HFDG6332C商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HFDG6332C

N沟道+P沟道 耐压:20V 电流:0.75A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
这款场效应管(MOSFET)属于N+P沟道类型,其最大导通电流(ID/A)为0.8A,在保证安全使用的前提下,可承受的最大电压(VDSS/V)为20V。当栅源电压(VGS/V)达到12V时,此MOSFET可以实现有效的开关控制。此外,其导通电阻(RDSON/mR)仅为320毫欧,这意味着在导通状态下,该元件能有效地减少能量损耗,提高电路效率。这些特性使得它非常适合用于一般电子设备中的电源管理及信号放大等应用场景中。
商品型号
HFDG6332C
商品编号
C42401344
商品封装
SOT-363(SC-70-6)​
包装方式
编带
商品毛重
0.025克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)750mA
导通电阻(RDS(on))380mΩ@4.5V
耗散功率(Pd)-
阈值电压(Vgs(th))1.1V
属性参数值
栅极电荷量(Qg)-
输入电容(Ciss)170pF
反向传输电容(Crss)15pF
工作温度-55℃~+150℃
配置-
类型N沟道+P沟道
输出电容(Coss)25pF

商品概述

HFDG6332C采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。

商品特性

  • VDS = 20V,ID = 0.75A
  • 在VGS = 4.5V时,RDS(ON) < 380mΩ
  • VDS = -20V,ID = -0.66A
  • 在VGS = -4.5V时,RDS(ON) < 570mΩ

应用领域

  • 无线充电
  • 升压驱动器
  • 无刷电机
