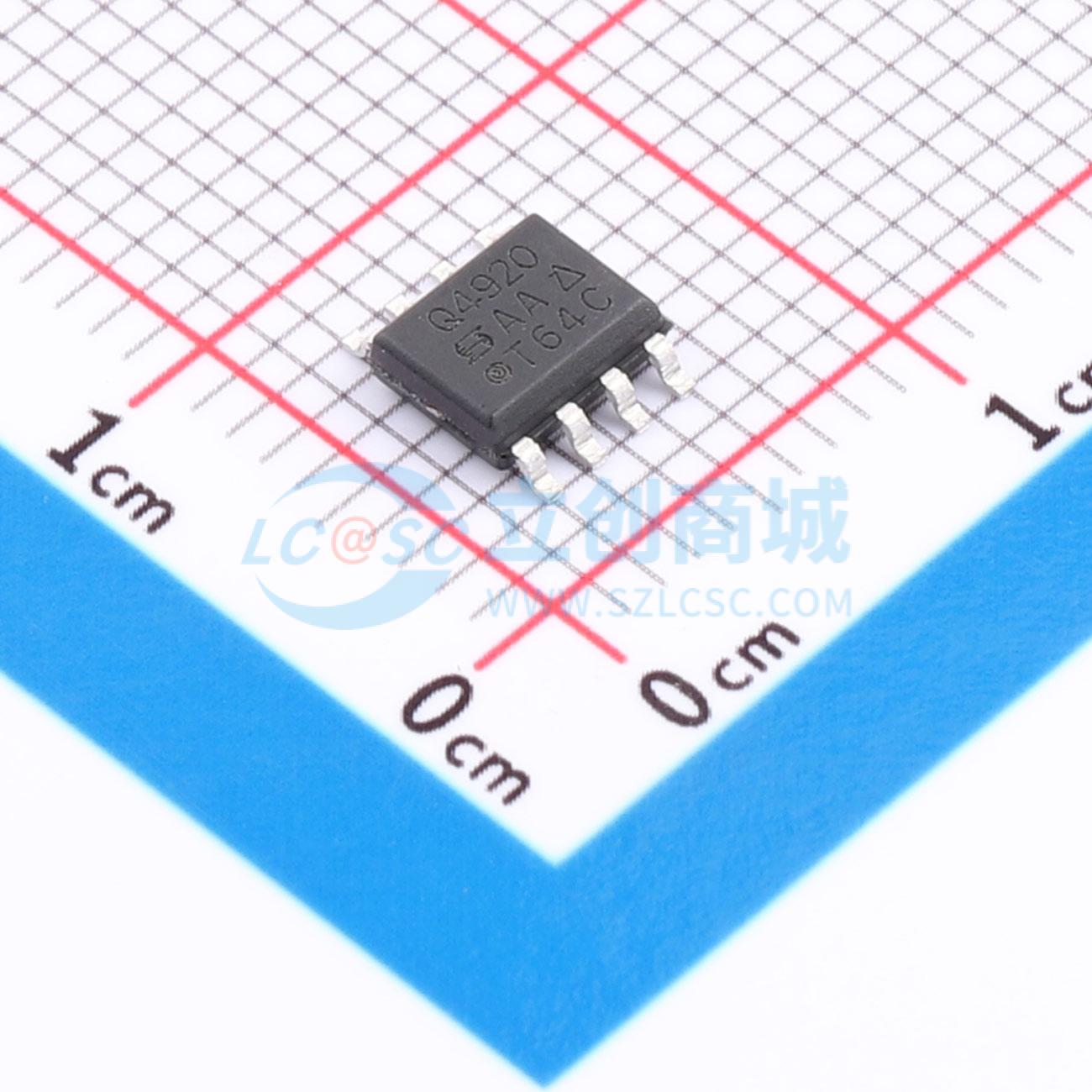

SQ4920EY-T1_BE3实物图

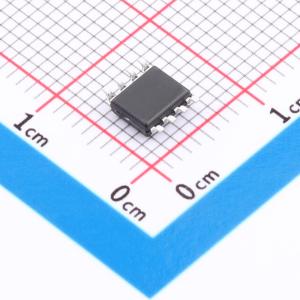

  • SQ4920EY-T1_BE3商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SQ4920EY-T1_BE3

2个N沟道 耐压:30V 电流:8A

SMT扩展库SMT补贴嘉立创PCB免费打样
品牌名称
VISHAY(威世)
商品型号
SQ4920EY-T1_BE3
商品编号
C3289713
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.172克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个N沟道
漏源电压(Vdss)30V
连续漏极电流(Id)8A
导通电阻(RDS(on))14.5mΩ@10V,6A
属性参数值
耗散功率(Pd)4.4W
阈值电压(Vgs(th))2.5V
栅极电荷量(Qg)30nC@10V
输入电容(Ciss)1.465nF@15V
工作温度-55℃~+175℃@(Tj)

商品概述

这款双P沟道MOSFET采用先进的低压PowerTrench工艺。该器件专为手机和其他超便携式应用中的电池充电开关而设计,提供单封装解决方案。其特点是具备两个独立的P沟道MOSFET,导通电阻低,可将传导损耗降至最低。采用典型的共源极配置连接时,可实现双向电流流动。SC-75 MicroFET封装在其物理尺寸下具有出色的热性能,非常适合线性模式应用。

商品特性

  • 在VGS = -4.5 V、ID = -2.9 A时,最大rDS(on) = 112 mΩ
  • 在VGS = -2.5 V、ID = -2.4 A时,最大rDS(on) = 160 mΩ
  • 在VGS = -1.8 V、ID = -2.1 A时,最大rDS(on) = 210 mΩ
  • 在VGS = -1.5 V、ID = -1.0 A时,最大rDS(on) = 300 mΩ
  • 栅极电荷低,功率和电流处理能力强
  • 典型人体模型(HBM)静电放电(ESD)保护等级 >1.5 kV
  • 符合RoHS标准

应用领域

  • 电池管理/充电器应用

数据手册PDF
