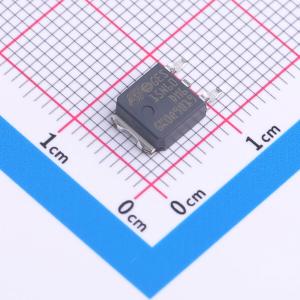

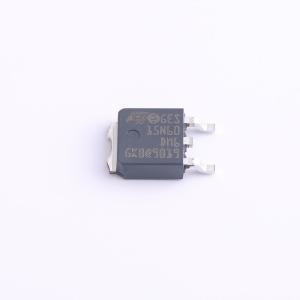

温馨提醒：图片仅供参考，商品以实物为准
STD15N60DM6
1个N沟道 耐压:600V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用 DPAK 封装的 N 沟道 600 V、286 mOhm（典型值）、12 A MDmesh DM6 功率 MOSFET
- 品牌名称
- ST(意法半导体)
- 商品型号
- STD15N60DM6
- 商品编号
- C3288411
- 商品封装
- TO-252(DPAK)
- 包装方式
- 编带
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 338mΩ@10V | |
| 耗散功率(Pd) | 110W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.75V | |
| 栅极电荷量(Qg) | 15.3nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
这款高压 N 沟道功率 MOSFET 属于 MDmesh DM6 快速恢复二极管系列。与上一代 MDmesh 快速恢复二极管相比,DM6 结合了极低的恢复电荷 (Qrr)、恢复时间 (trr),每单位面积的RDS(ON)有显著改善,同时具备市场上针对要求严苛的高效桥拓扑和零电压开关 (ZVS) 移相转换器的最有效的开关性能之一。
商品特性
- 快速恢复体二极管
- 与上一代产品相比,每单位面积的RDS(ON)更低
- 栅极电荷、输入电容和电阻低
- 经过 100% 雪崩测试
- 具有极高的 dv/dt 鲁棒性
- 齐纳保护
应用领域
- 开关应用
