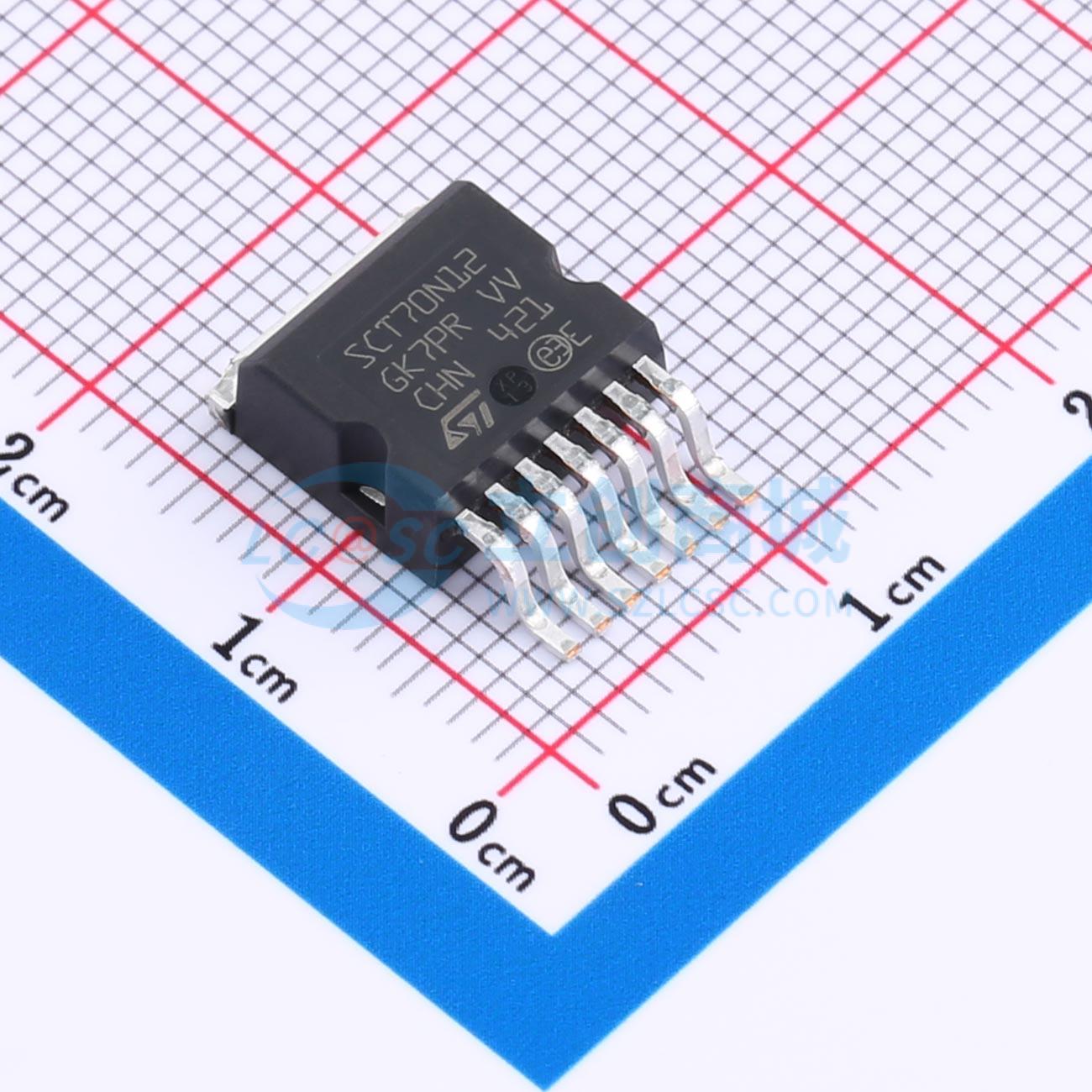

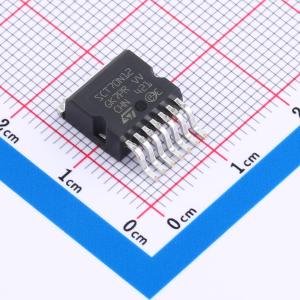

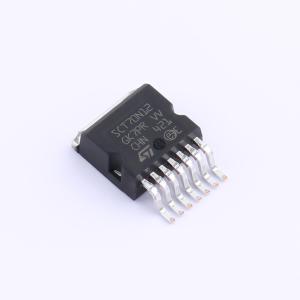

SCTH70N120G2V-7
1200V碳化硅功率MOSFET
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 碳化硅功率 MOSFET 1200 V、21 mOhm（典型值）、90 A，采用 H2PAK-7 封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- SCTH70N120G2V-7
- 商品编号
- C3288434
- 商品封装
- H2PAK-7
- 包装方式
- 编带
- 商品毛重
- 1.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 90A | |
| 耗散功率(Pd) | 469W | |
| 阈值电压(Vgs(th)) | 4.9V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 150nC | |
| 输入电容(Ciss) | 3.54nF | |
| 反向传输电容(Crss) | 28pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 176pF | |
| 导通电阻(RDS(on)) | 30mΩ |
商品概述
该碳化硅功率MOSFET器件采用先进创新的第二代SiC MOSFET技术开发而成。该器件具有每单位面积极低的导通电阻和非常好的开关性能。开关损耗的变化几乎与结温无关。
商品特性
- 极快且稳健的本征体二极管
- 极低的栅极电荷和输入电容
- 用于提高效率的源极检测引脚
应用领域
- 开关模式电源
- DC-DC转换器
- 工业电机控制
