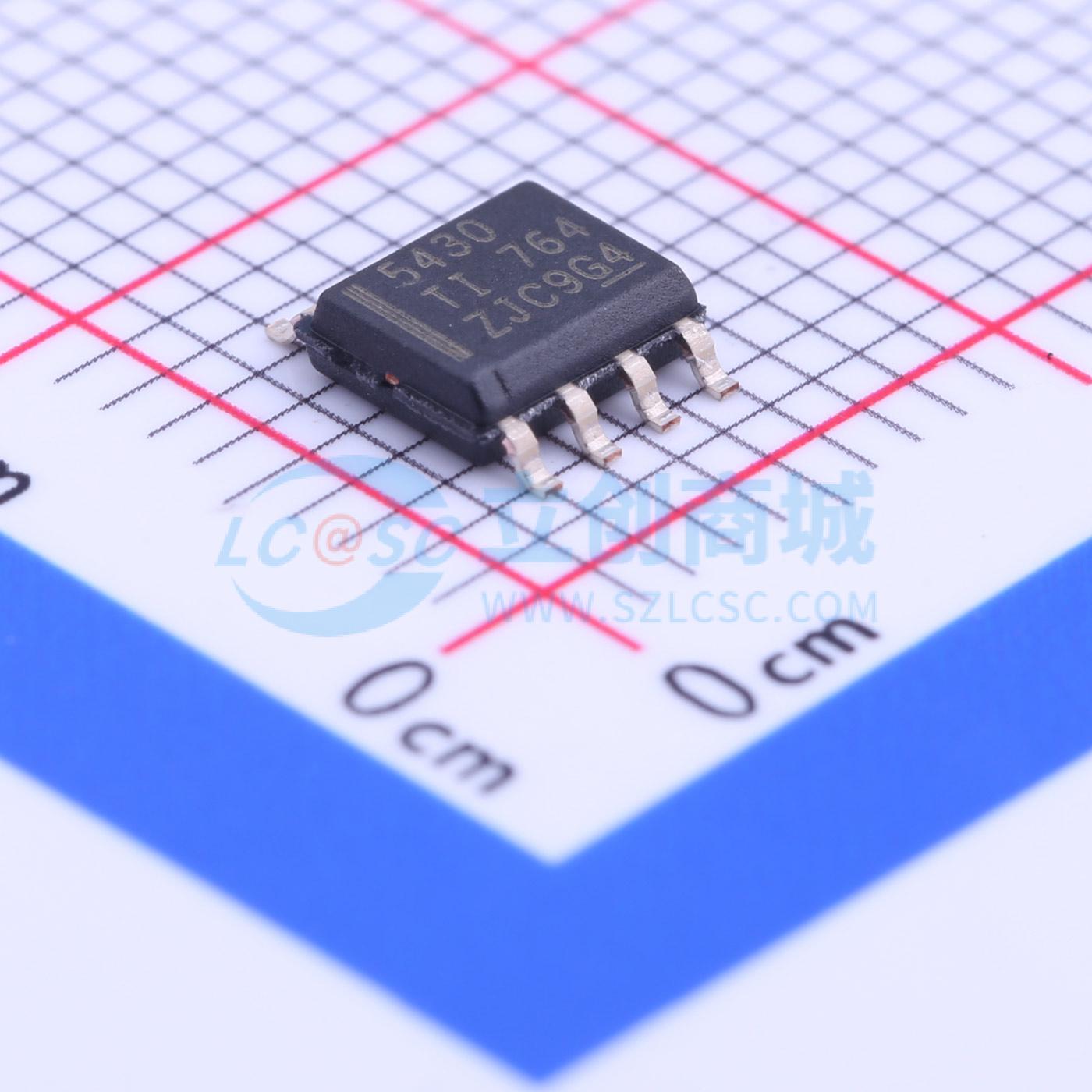

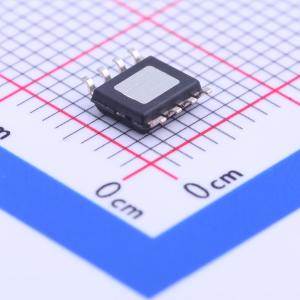

TPS5430DDAG4

宽输入范围3A降压转换器

描述: TPS5430是一款高输出电流的PWM转换器,集成了低电阻的N通道MOSFET。它具有宽输入电压范围（5.5V至36V）,可提供高达3A的连续输出电流。该芯片还具有内部补偿功能,减少了外部组件数量,提高了设计效率。
品牌名称: TI(德州仪器)
商品型号: TPS5430DDAG4
商品编号: C201628
商品封装: SOIC-8-EP
包装方式: 管装
商品毛重: 0.181克(g)

商品参数

商品概述

TPS543x是一款高输出电流PWM转换器，集成了低电阻高端N沟道MOSFET。与所列特性一同集成在芯片上的还有：高性能电压误差放大器，可在瞬态条件下实现精确的电压调节；欠压锁定电路，可防止输入电压达到5.5 V之前启动；内部设定的软启动电路，用于限制浪涌电流；以及电压前馈电路，用于改善瞬态响应。使用ENA引脚，关断状态下的电源电流通常可降至18 μA。其他特性包括高电平有效使能、过流限制、过压保护和热关断功能。为降低设计复杂度和减少外部元件数量，TPS543x的反馈环路采用内部补偿。TPS5431适用于最高23 V的电源轨。TPS5430可调节包括24 V总线在内的多种电源。

商品特性

宽输入电压范围：
- TPS5430：5.5 V至36 V
- TPS5431：5.5 V至23 V
高达3 A的连续输出电流（4 A峰值）
集成110 mΩ MOSFET开关，效率高达95%
宽输出电压范围：可调节至低至1.22 V，初始精度为1.5%
内部补偿，最大限度减少外部元件数量
固定500 kHz开关频率，减小滤波器尺寸
输入电压前馈改善线性调整率和瞬态响应
过流限制、过压保护和热关断功能保护系统
工作结温范围为 -40℃至125℃
采用小型热增强型8引脚SO PowerPAD封装
可使用WEBENCH电源设计器基于TPS5430进行定制设计

应用领域

消费类：机顶盒、DVD、液晶显示器
工业和汽车音频电源
电池充电器、高功率LED电源
12 V/24 V分布式电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~36V
	输出电压	1.221V~32.04V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
