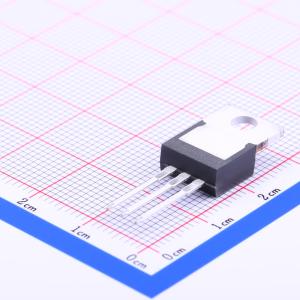

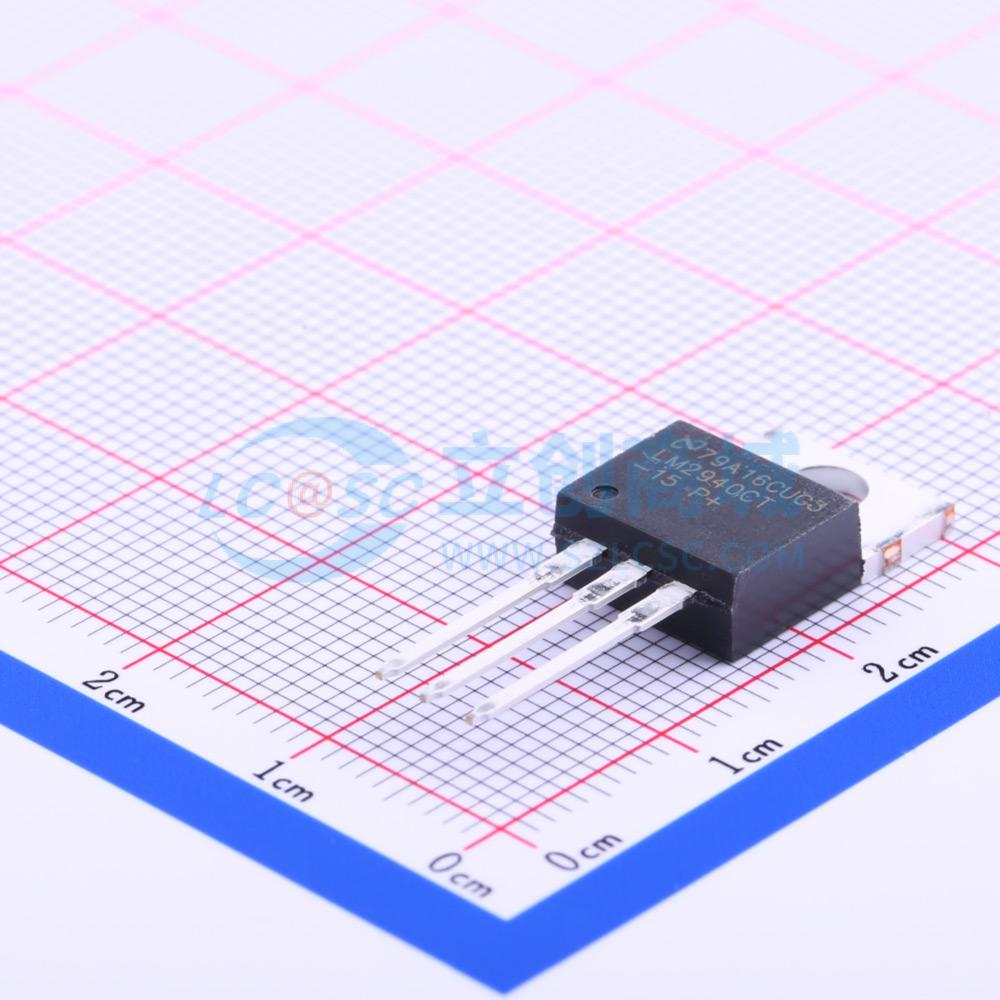

温馨提醒：图片仅供参考，商品以实物为准

LM2940CT-15/NOPB

1A、26V、高 PSRR、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2940C 1A、26V、高 PSRR、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LM2940CT-15/NOPB
商品编号: C201629
商品封装: TO-220
包装方式: 管装
商品毛重: 2.75克(g)

商品参数

商品概述

LM2940-N和LM2940C正电压稳压器能够提供1A的输出电流，在整个温度范围内，压差电压典型值为0.5V，最大值为1V。此外，该稳压器还集成了静态电流降低电路，当输入电压与输出电压之间的压差超过约3V时，该电路可降低接地电流。因此，在输出电流为1A、输入 - 输出压差为5V的情况下，静态电流仅为30mA。只有当稳压器处于压差模式（V_IN - V_OUT ≤ 3V）时，静态电流才会更高。 LM2940-N和LM2940C还专为车辆应用而设计，所有稳压电路都能防止电池反接或双电池跳接。在线路瞬变期间，如负载突降（输入电压可能瞬间超过规定的最大工作电压），稳压器会自动关闭，以保护内部电路和负载。LM2940-N和LM2940C不会因临时镜像插入而损坏。此外，该稳压器还具备常见的保护功能，如短路保护和热过载保护。

商品特性

输入电压范围 = 6V至26V
当I_OUT = 1A时，压差电压典型值为0.5V
输出电流超过1A
组装前对输出电压进行微调
电池反接保护
内部短路电流限制
镜像插入保护
经过P+产品增强测试

应用领域

开关电源后置稳压器
逻辑电源
工业仪表

优惠活动

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	26V
	输出电压	15V
	输出电流	1A
	电源纹波抑制比(PSRR)	66dB@(120Hz)
	压差	1V@(1A)

	属性	参数值
	静态电流(Iq)	30mA
	噪声	450uVrms
	特性	短路保护；过热保护；过流保护
	工作温度	0℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
