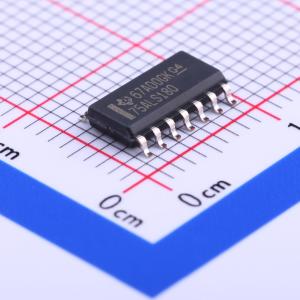

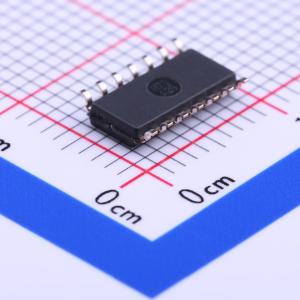

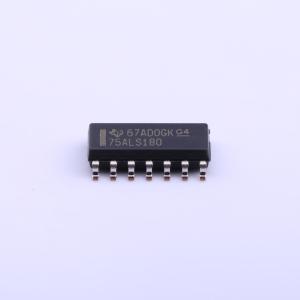

SN75ALS180D

差分驱动器和接收器对

描述: SN65ALS180和SN75ALS180是用于多点总线传输线上的双向数据通信的差分驱动器和接收器对。它们设计用于平衡传输线，并符合TIA/EIA-422-B、TIA/EIA-485-A和ITU推荐V.11。
品牌名称: TI(德州仪器)
商品型号: SN75ALS180D
商品编号: C201650
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.264克(g)

商品概述

SN65ALS180和SN75ALS180差分驱动器和接收器对是为多点总线传输线上的双向数据通信而设计的集成电路。它们专为平衡传输线设计，符合TIA/EIA - 422 - B、TIA/EIA - 485 - A和国际电信联盟（ITU）V.11建议标准。 SN65ALS180和SN75ALS180集成了一个三态差分线路驱动器和一个差分输入线路接收器，二者均由单一5V电源供电。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可在外部连接在一起用作方向控制。驱动器差分输出和接收器差分输入连接到独立的端子，以提供更大的灵活性，并且在驱动器禁用或VCC = 0时，对总线的负载最小。这些端口具有较宽的正、负共模电压范围，使该器件适用于同线电话应用。

商品特性

器件间低偏斜……最大6 ns
低电源电流要求……最大30 mA
带双VCC和双GND的独立驱动器和接收器I/O引脚
宽正、负输入/输出总线电压范围
驱动器输出能力……±60 mA
热关断保护
驱动器正、负电流限制
接收器输入阻抗……最小12 kΩ
接收器输入灵敏度……最大±200 mV
接收器输入迟滞……典型值60 mV
由单一5V电源供电
无毛刺上电和掉电保护

交货周期

订货83-85个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1

	属性	参数值
	接收器数	1
	工作电压	4.75V~5.25V
	工作温度	0℃~+70℃
