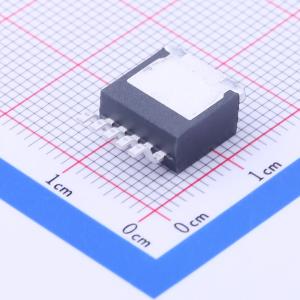

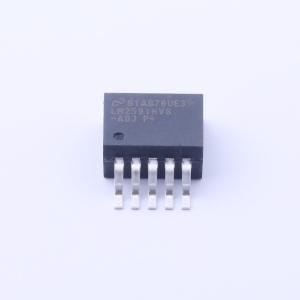

温馨提醒：图片仅供参考，商品以实物为准

LM2591HVS-ADJ/NOPB

描述: LM2591HV SIMPLE SWITCHER 电源转换器 150 kHz 1A 降压电压稳压器
品牌名称: TI(德州仪器)
商品型号: LM2591HVS-ADJ/NOPB
商品编号: C201958
商品封装: TO-263-5
包装方式: 管装
商品毛重: 2.41克(g)

商品参数

商品概述

LM2591HV系列稳压器是单片集成电路，可为降压（buck）开关稳压器提供所有有源功能，能够驱动1A负载，具备出色的线性和负载调节能力。这些器件提供3.3V、5V固定输出电压版本以及可调输出版本。该系列开关稳压器与LM2590HV类似，但不具备后者的一些监控和控制功能。这些稳压器所需的外部元件数量最少，使用简单，内置频率补偿、改进的线性和负载规格以及固定频率振荡器。 LM2591HV的开关频率为150kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。有标准5引脚封装（多种不同引脚弯曲选项）和5引脚表面贴装封装可供选择。其他特性包括：在所有输入电压和输出负载条件下，输出电压的指定公差为±4%，振荡器频率的公差为±15%。具备外部关断功能，典型待机电流为90μA。自保护特性包括输出开关的两级电流限制和过温关断功能，可在故障条件下提供全面保护。

商品特性

3.3V、5V和可调输出版本
可调版本输出电压范围：1.2V至57V，在所有线性和负载条件下最大误差±4%
指定1A输出负载电流
提供5引脚封装
输入电压范围高达60V
150kHz固定频率内部振荡器
开/关控制
低功耗待机模式，典型静态电流IQ为90μA
高效率
热关断和电流限制保护

应用领域

简易高效降压（buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器

交货周期

订货7-9个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	1.2V~57V
	输出电流	1A
	开关频率	150kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
