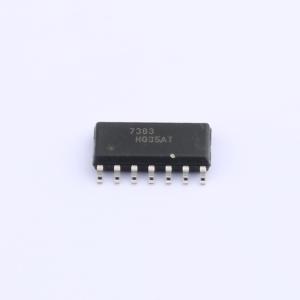

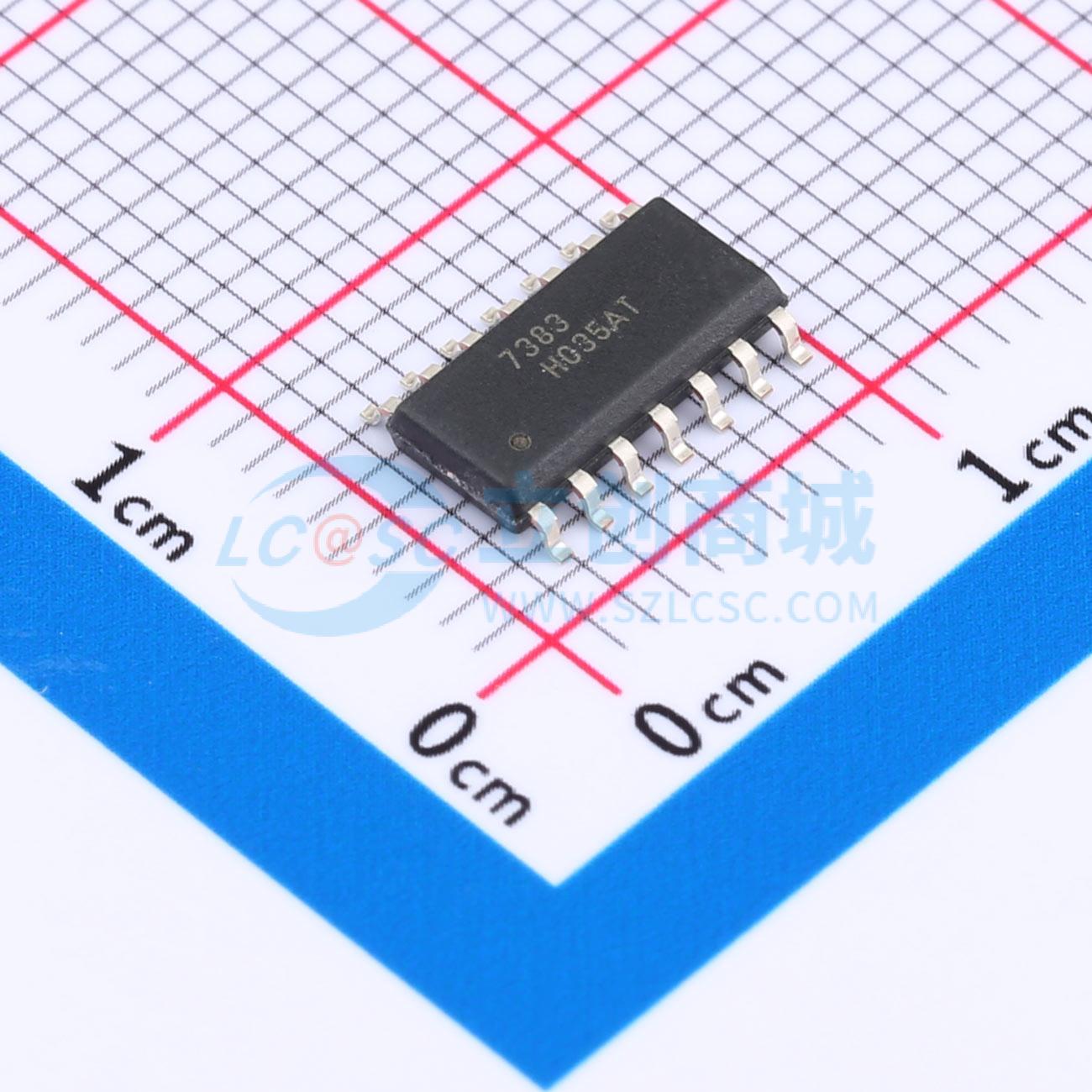

温馨提醒：图片仅供参考，商品以实物为准

FAN7383MX

半桥栅极驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN7383是一款半桥、栅极驱动IC，带关断和可编程死区时间控制功能，能驱动MOSFET和IGBT，工作电压高达 +600V。飞兆的高压工艺和共模噪声消除技术可使高侧驱动器在高dv/dt噪声环境下稳定运行。先进的电平转换电路使高端栅极驱动器运行偏置电压高达VS = -9.8V（典型值），当VBS = 15V时。
品牌名称: onsemi(安森美)
商品型号: FAN7383MX
商品编号: C890850
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

FAN7383是一款半桥、栅极驱动IC，带关断和可编程死区时间控制功能，能驱动MOSFET和IGBT，工作电压高达 +600V。飞兆的高压工艺和共模噪声消除技术可使高侧驱动器在高dv/dt噪声环境下稳定运行。先进的电平转换电路使高端栅极驱动器运行偏置电压高达VS = -9.8V（典型值），当VBS = 15V时。当VDD和VBS小于指定阈值电压时，两个通道的欠压锁定(UVLO)电路可防止发生故障。输出驱动器的源电流/灌电流典型值分别为350mA/650mA，适用于各种各样的半桥和全桥逆变器。

商品特性

浮动通道专为高达 +600V的自举运行而设计
两个通道的源/灌电流驱动能力典型值为350mA/650mA
将容许负VS摆幅扩展至 -9.8V，用于VDD = VBS = 15V时的信号传播
高侧输出IN信号同相
两个通道均内置欠压锁定(UVLO)功能
内置共模dv/dt噪声消除电路
典型内部330ns最小死区时间
可编程导通延迟时间控制（死区时间）

应用领域

SMPS
电机驱动变频器
荧光灯镇流器
HID镇流器

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	650mA
	拉电流(IOH)	350mA
	工作电压	15V~20V

	属性	参数值
	上升时间(tr)	50ns
	下降时间(tf)	30ns
	传播延迟 tpLH	500ns
	传播延迟 tpHL	170ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	35uA
