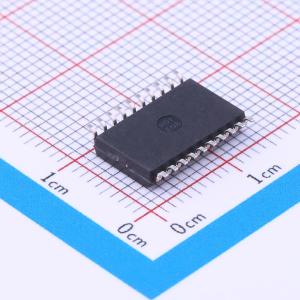

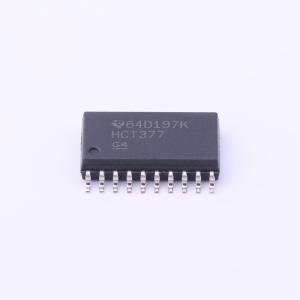

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT377DWR
带时钟使能的八进制 D 型触发器
- 描述
- SN74HCT377 具有时钟使能端的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT377DWR
- 商品编号
- C6783
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 37MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 28ns@5.5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 14ns | |
| 保持时间 | 3ns |
商品概述
器件是正边沿触发的D型触发器。HCT377器件与HCT273器件类似，采用锁存时钟使能输入代替通用清零端。当时钟使能为低电平时，满足建立时间要求的数据输入端信息会在时钟脉冲的上升沿传输到Q输出端。时钟触发发生在特定电压电平，与上升沿脉冲的跳变时间无直接关系。当时钟处于高电平或低电平时，数据输入端的变化不会影响输出。器件设计可防止时钟使能跳变引发的错误触发。包含八个触发器，带有单轨输出，有多种封装可选，相关型号包括SN54HCT377、SN74HCT377。
商品特性
- 工作电压范围4.5V~5.5V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为80μA
- 典型传播延迟tpd=12ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流低至1μA
- 输入电平兼容TTL电平
- 具有锁存时钟使能，可避免错误触发
- 电源电压最大范围为-0.5V~7V
- 输入钳位电流Iik最大为±20mA
- 输出钳位电流Iok最大为±20mA
- 连续输出电流Io最大为±25mA
- 流过Vcc或GND的连续电流最大为±50mA
- DW封装热阻抗θJA为58℃/W
- N封装热阻抗θJA为69℃/W
- 存储温度范围为-65℃~150℃
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 模式发生器
