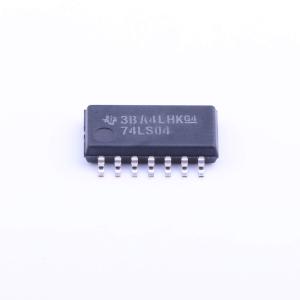

SN74LS04NSR
SN74LS04NSR
- 描述
- SN74LS04 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS04NSR
- 商品编号
- C6797
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V~3.4V | |
| 输出低电平(VOL) | 500mV | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
该器件包含六个独立反相器，存在多种不同型号，各型号对应不同的封装类型，无内部连接引脚不存在内部电路连接。超出所列最大额定值的应力可能会对器件造成永久性损坏，仅为应力额定值，不保证器件在超出推荐工作条件的情况下可以正常工作，长期暴露在最大额定条件下可能会影响器件的可靠性。
商品特性
- 产品包含六个独立反相器单元，采用正逻辑设计
- 产品包含的型号有：SN5404、SN54LS04、SN54S04、SN7404、SN74LS04、SN74S04
- 各型号对应封装：SN5404可采用J封装、W封装；SN54LS04、SN54S04可采用J封装、W封装、FK封装；SN7404、SN74S04可采用D封装、N封装、NS封装；SN74LS04可采用D封装、DB封装、N封装、NS封装
- 最大额定电源电压VCC为7V
- 输入电压额定：04、S04型号最高为5.5V，LS04型号最高为7V
- 不同封装热阻抗：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W
- 存储温度范围为-65℃至150℃
- 使用要求：所有未使用的输入必须接至VCC或GND，方可保证器件正常工作
- 输出要求：同一时间最多只能短路一个输出，短路持续时间不得超过1秒
- 典型参数测试条件为VCC=5V，环境温度TA=25℃
- 开关特性测试条件为VCC=5V，环境温度TA=25℃
