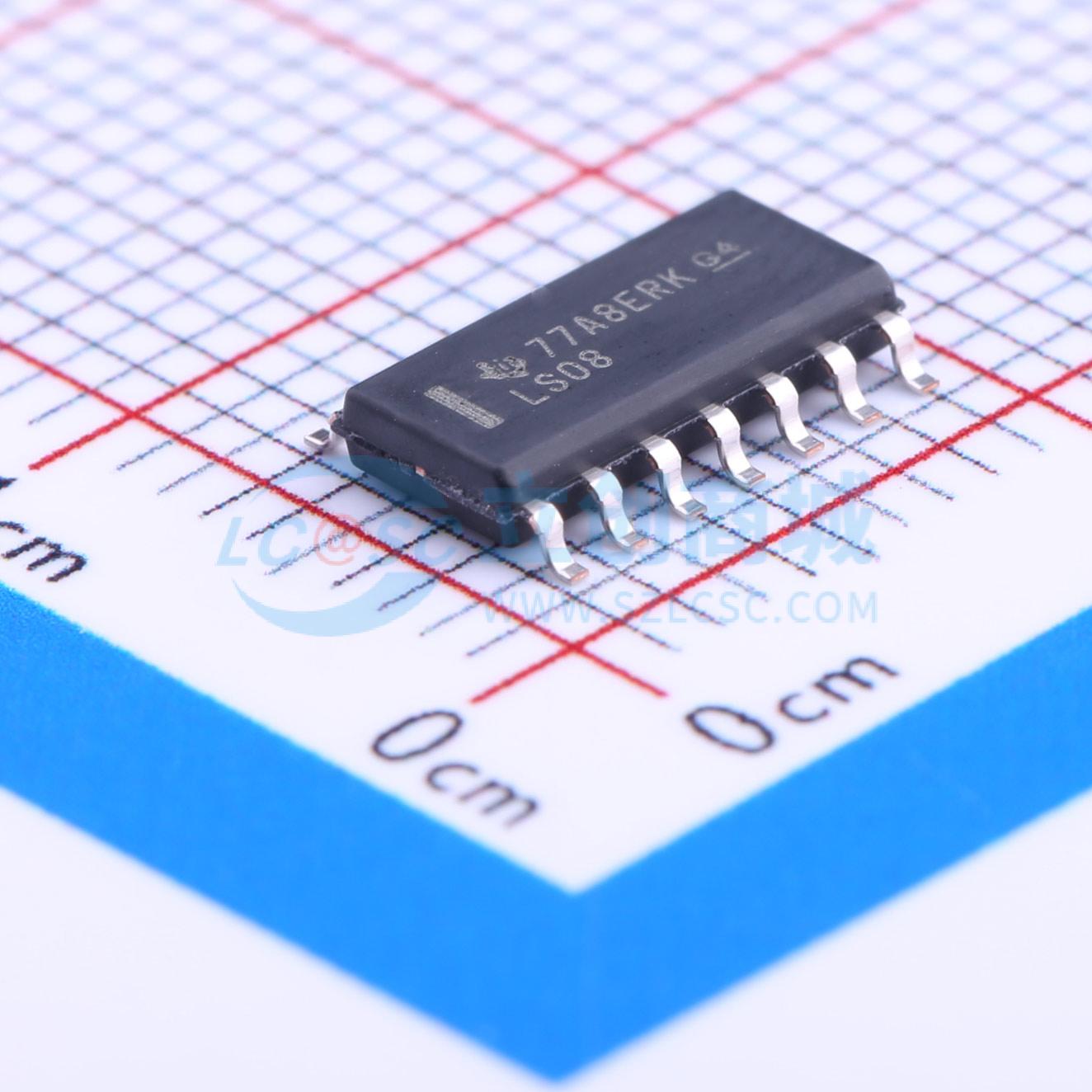

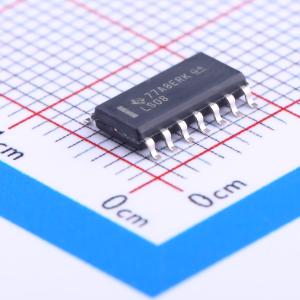

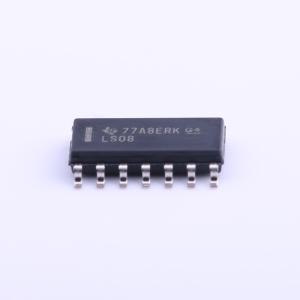

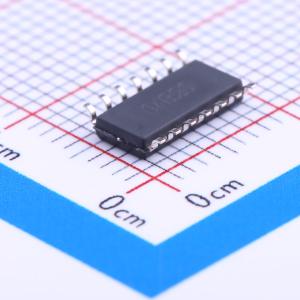

温馨提醒：图片仅供参考，商品以实物为准
SN74LS08DR
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS08 4 通道、双输入、4.75V 至 5.25V 16mA 驱动强度双极与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS08DR
- 商品编号
- C6802
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V~3.4V | |
| 输出低电平(VOL) | 250mV~400mV；350mV~500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 20ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
这些器件包含四个独立的二输入与门。SN7408、SN74LS08和SN74S08的工作温度范围为0℃至70℃。
商品特性
- 封装选项包括塑料小外形封装、陶瓷芯片载体封装、扁平封装，以及塑料和陶瓷双列直插封装（DIP）
