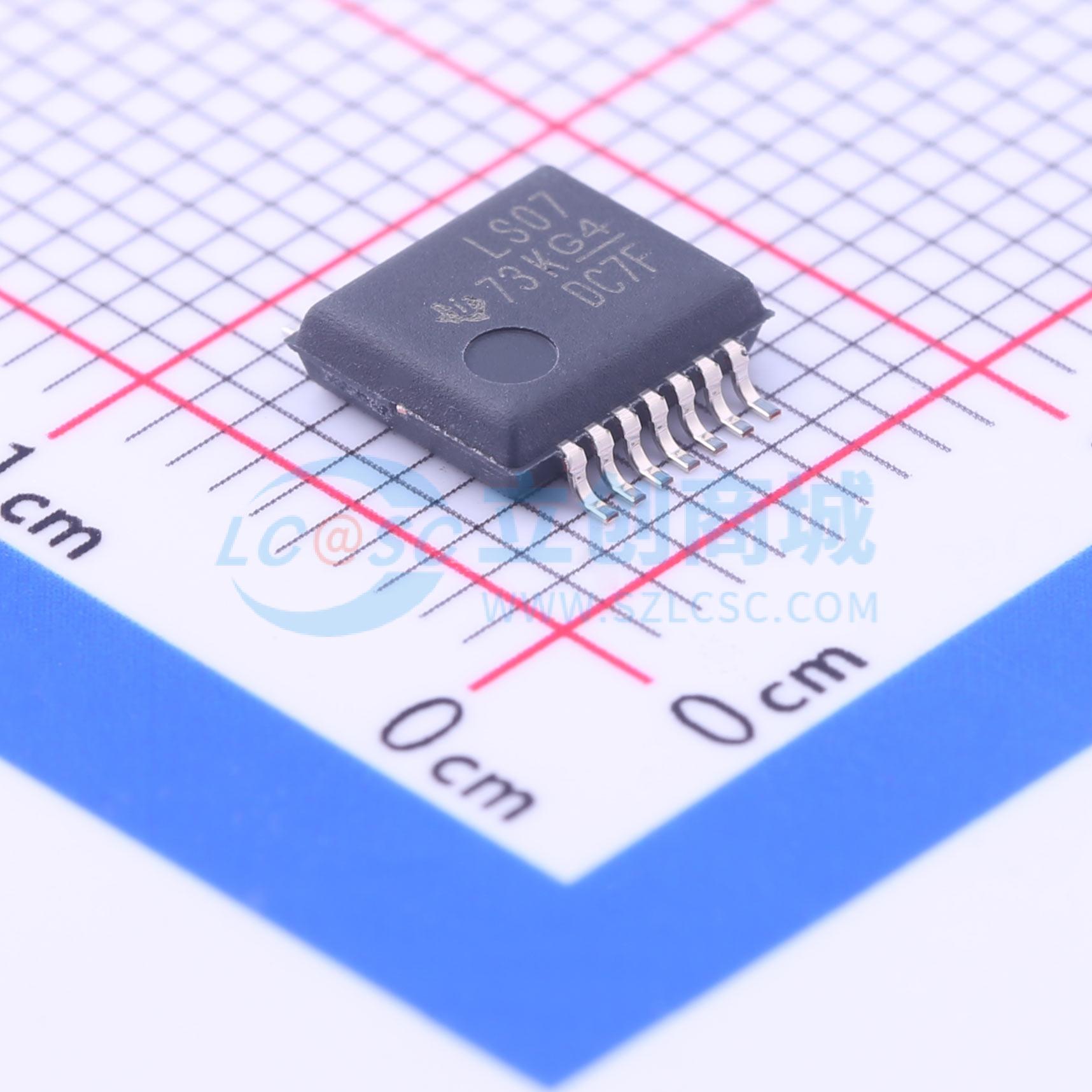

SN74LS07DBR
带集电极开路高压输出的六缓冲器/驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LS07 具有集电极开路输出的 6 通道、4.75V 至 5.25V 双极缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS07DBR
- 商品编号
- C6800
- 商品封装
- SSOP-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 开漏 | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 6 | |
| 每个元件位数 | 6 |
| 属性 | 参数值 | |
|---|---|---|
| 通道类型 | 单向 | |
| 灌电流(IOL) | 40mA | |
| 拉电流(IOH) | 0.25mA | |
| 系列 | 74LS | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 10ns@5V,15pF |
商品概述
这些六缓冲器/驱动器具有高压开集电极输出，可与高电平电路接口或驱动高电流负载。它们也可用作驱动TTL输入的缓冲器。SN54LS07的额定输出电压为30 V，SN74LS17的额定输出电压为15 V。SN54LS07的最大灌电流为30 mA，SN74LS07和SN74LS17的最大灌电流为40 mA。
这些电路与大多数TTL系列兼容。输入采用二极管钳位，以最大限度地减少传输线效应，从而简化设计。典型功耗为140 mW，平均传播延迟时间为12 ns。
优惠活动
购买数量
(2000个/圆盘，最小起订量 1 个)个
起订量：1 个2000个/圆盘
总价金额：
￥ 0.00近期成交1单
