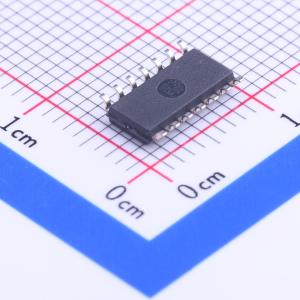

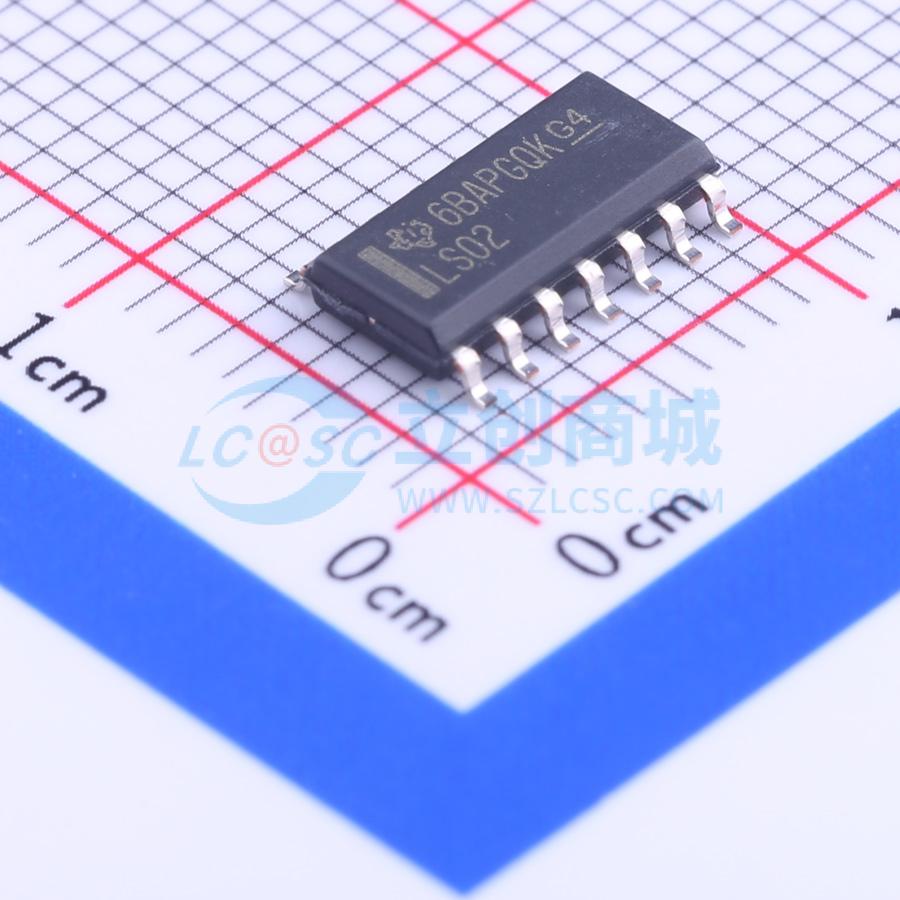

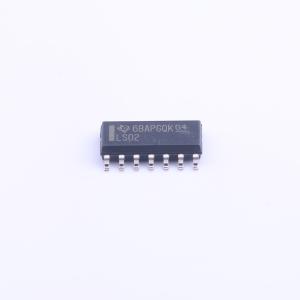

SN74LS02DR
四路2输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS02 4 通道、双输入、4.75V 至 5.25V 双极或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS02DR
- 商品编号
- C6794
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V~3.4V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
该器件为逻辑器件，包含四个独立的2输入或非门，提供多种封装选项，不同型号对应不同的工作温度范围，SN5402、SN54LS02、SN54S02工作温度范围为-55℃至125℃，SN7402、SN74LS02、SN74S02工作温度范围为0℃至70℃。
商品特性
- 逻辑结构为四个独立的2输入或非门，采用正逻辑
- 提供多种封装类型可选，包括小型塑封、陶瓷芯片载体、扁平封装、塑料双列直插、陶瓷双列直插，封装形式包含D、J、N、W、FK等
- 最大额定参数：电源电压VCC为7V，02、S02型号输入电压为5.5V，LS02型号输入电压为7V，关断输出电压为7V，存储温度范围为-65℃至150℃
- 器件典型参数的测试条件为VCC=5V，环境温度TA=25℃
- 使用要求：同一时间最多只能有一个输出短路，短路持续时间不超过1秒
