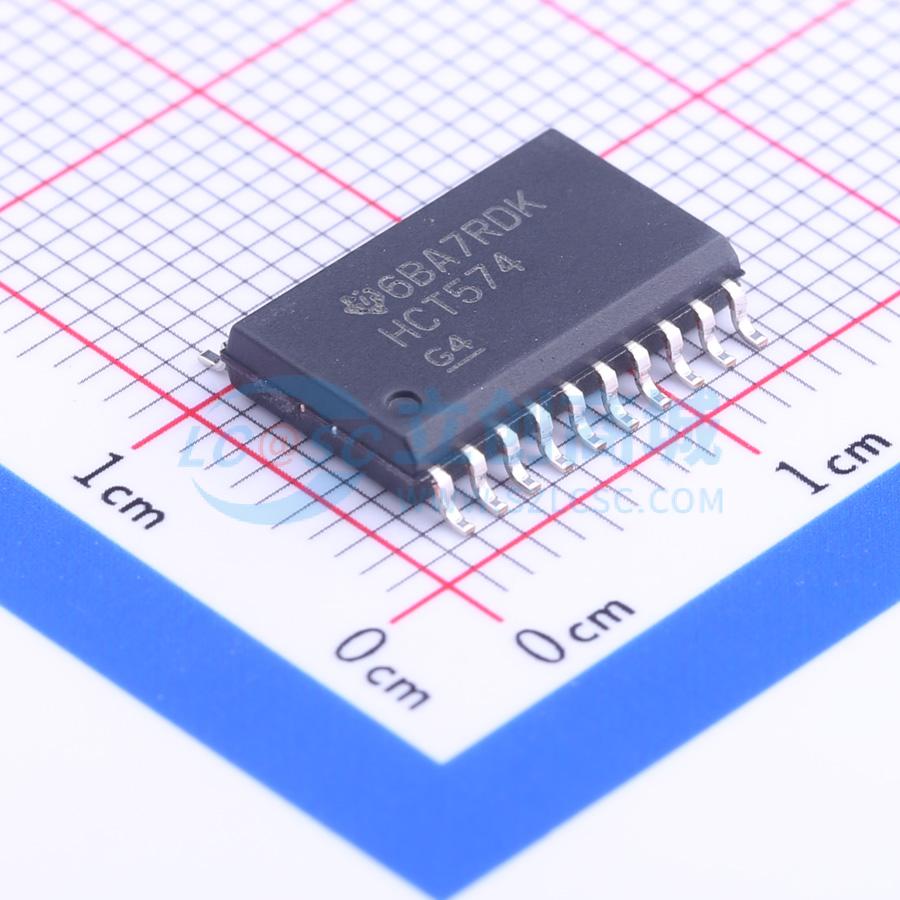

SN74HCT574DWR实物图

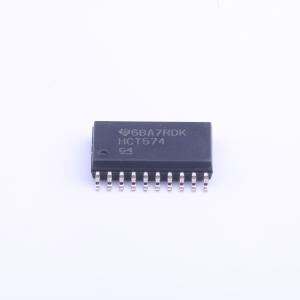

  • SN74HCT574DWR商品缩略图

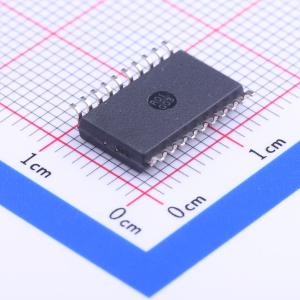

  • SN74HCT574DWR商品缩略图
  • SN74HCT574DWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HCT574DWR

SN74HCT574DWR

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HCT574 具有三态输出的八路边沿 D 类触发器
品牌名称
TI(德州仪器)
商品型号
SN74HCT574DWR
商品编号
C6788
商品封装
SOIC-20-300mil​
包装方式
编带
商品毛重
0.747克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压4.5V~5.5V
时钟频率(fc)40MHz
功能-
元件数1
每个元件位数8
输出类型三态
传播延迟(tpd)47ns@5.5V,150pF
属性参数值
系列74HCT系列
灌电流(IOL)6mA
拉电流(IOH)6mA
静态电流(Iq)8uA
输入电容3pF
工作温度-40℃~+85℃
同步/异步-
建立时间23ns
保持时间5ns

商品概述

HCT574系列包含SN54HCT574、SN74HCT574,是八进制边沿触发D型触发器,带有专门为总线驱动设计的三态输出。八个触发器在时钟输入从低到高跳变时采集输入数据。带缓冲的输出使能输入可将八个输出置于正常逻辑电平(高电平或低电平)或高阻态,高阻态下输出不会对总线产生明显负载或驱动,不需要接口或上拉组件即可驱动总线。输出使能不影响触发器的内部操作,输出处于高阻态时仍可保留旧数据或输入新数据,器件有多种封装规格可选。

商品特性

  • 工作电压范围为4.5V~5.5V
  • 大电流三态同相输出,可直接驱动总线,最多可驱动15个LSTTL负载
  • 低功耗,最大电源电流Icc为80μA
  • 典型传输延迟tpd为22ns
  • 5V电压下输出驱动能力为±6mA
  • 最大输入电流为1μA
  • 输入兼容TTL电压电平
  • 采用总线结构引脚排列
  • 电源电压最大值范围为-0.5V~7V
  • 输入钳位电流最大为±20mA
  • 输出钳位电流最大为±20mA
  • 连续输出电流最大为±35mA
  • 流经VCC或GND的连续电流最大为±70mA
  • DB封装热阻为70℃/W,DW封装热阻为58℃/W,N封装热阻为69℃/W,NS封装热阻为60℃/W,PW封装热阻为83℃/W
  • 存储温度范围为-65℃~150℃
  • 所有未使用的输入必须接VCC或GND,才能保证器件正常工作

应用领域

  • 实现缓冲寄存器
  • 实现I/O端口
  • 实现双向总线驱动器
  • 实现工作寄存器
