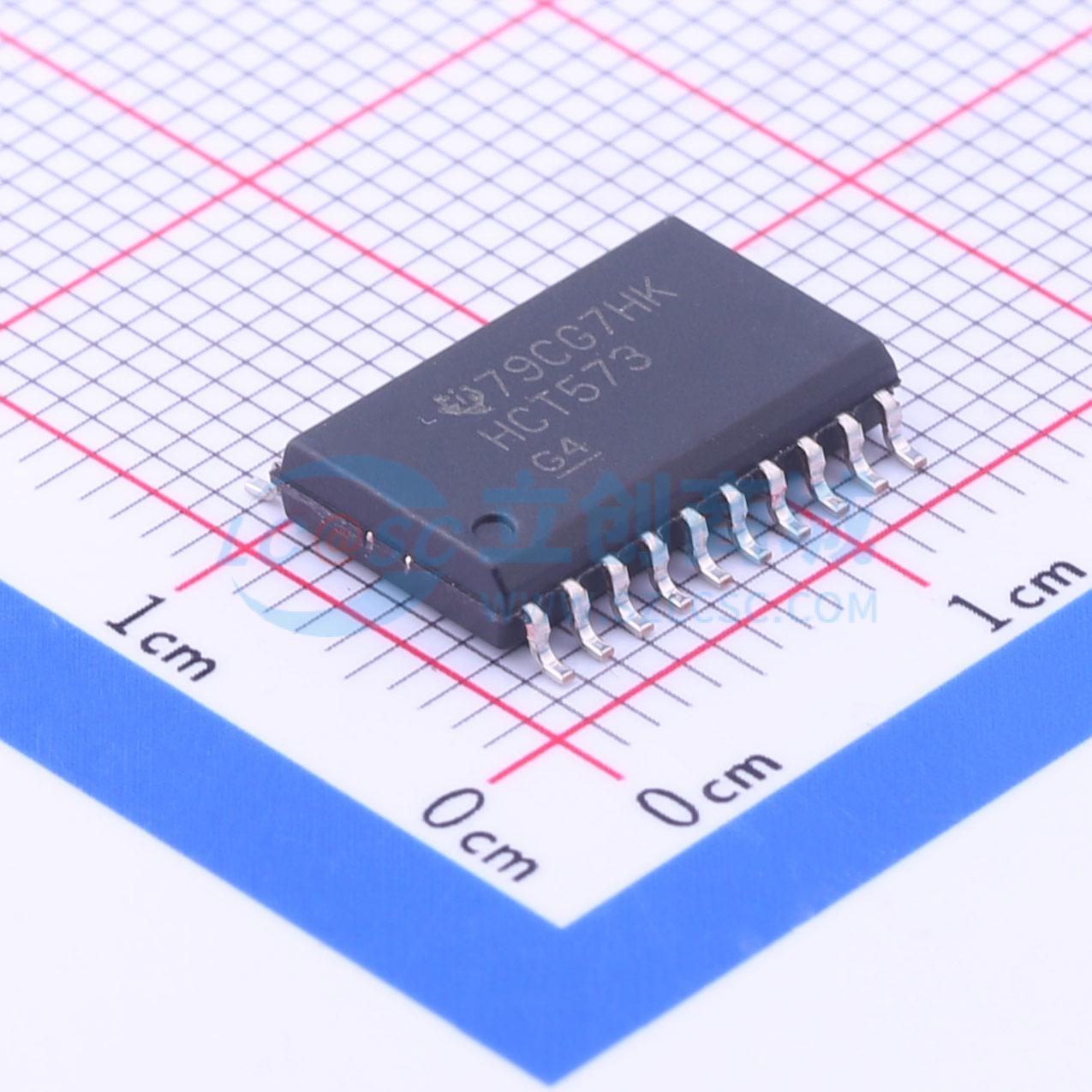

SN74HCT573DWR实物图
  • SN74HCT573DWR商品缩略图
  • SN74HCT573DWR商品缩略图
  • SN74HCT573DWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HCT573DWR

三态输出D型锁存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HCT573 具有三态输出的八路透明 D 类锁存器
品牌名称
TI(德州仪器)
商品型号
SN74HCT573DWR
商品编号
C6786
商品封装
SOIC-20-300mil​
包装方式
编带
商品毛重
0.747克(g)

商品参数

属性参数值
商品目录锁存器
逻辑类型D型锁存器
输出类型三态
工作电压4.5V~5.5V
通道数8
拉电流(IOH)6mA
灌电流(IOL)6mA
属性参数值
传播延迟(tpd)32ns
系列74HCT
工作温度-40℃~+85℃
建立时间12ns
保持时间5ns
静态电流(Iq)80uA

商品概述

HCT573系列八进制透明D型锁存器,带有三态输出,专门设计用于驱动高容性或相对低阻抗负载。当锁存使能输入为高电平时,Q输出会响应数据D输入;当锁存使能为低电平时,输出锁存,保留数据D输入设置的数据。缓冲输出使能输入可将八个输出置于正常逻辑状态(高或低逻辑电平)或高阻态;处于高阻态时,输出不会对总线产生明显负载或驱动,高阻态和增强驱动能力使其无需接口或上拉组件即可驱动总线。输出使会不会影响锁存器的内部操作,输出处于高阻态时,仍可保留旧数据或输入新数据,提供多种封装规格。超出额定范围的应力可能会对器件造成永久性损坏,长时间暴露在最大额定条件下可能影响器件可靠性。

商品特性

  • 工作电压范围为4.5V~5.5V
  • 大电流三态输出可直接驱动总线,最多可驱动15个LSTTL负载
  • 低功耗,最大电源电流Icc为80μA
  • 典型传输延迟tpd = 21ns
  • 5V条件下输出驱动能力为±6mA
  • 最大输入电流为1μA
  • 输入与TTL电平兼容
  • 采用总线结构引脚排列
  • 电源电压最大范围为-0.5V~7V
  • 输入钳位电流为±20mA
  • 输出钳位电流为±20mA
  • 连续输出电流为±35mA
  • VCC或GND的连续电流为±70mA
  • 不同封装对应不同热阻抗:DB封装70℃/W,DW封装58℃/W,N封装69℃/W,NS封装60℃/W,PW封装83℃/W
  • 储存温度范围为-65℃~150℃
  • 所有未使用的器件输入必须接VCC或GND,以保证器件正常工作

应用领域

  • 用于实现缓冲寄存器
  • 用于实现I/O端口
  • 用于实现双向总线驱动器
  • 用于实现工作寄存器
