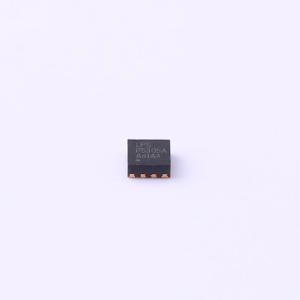

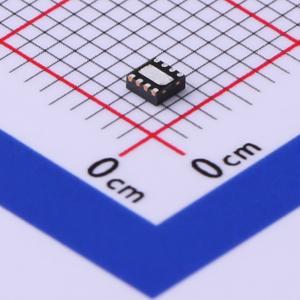

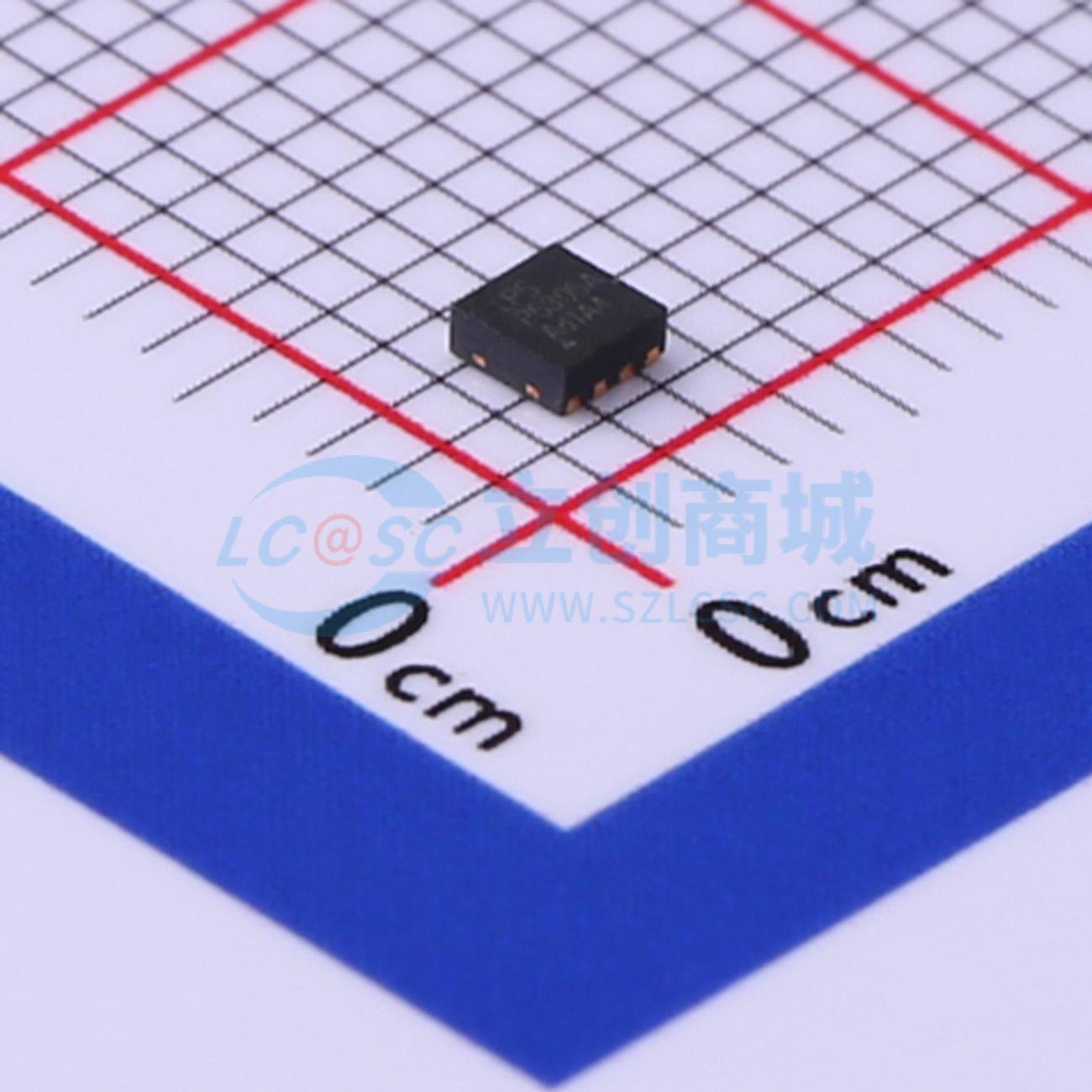

LP5305AQVF
过压和过流保护集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP5305A是一款高度集成的电路，用于保护低压系统免受异常高输入电压的影响。该集成电路持续监测输入电压、输入电流和电池电压。当出现保护状态时，功率MOS管将同时关断
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP5305AQVF
- 商品编号
- C517045
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.061克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 3.3V~26V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.35V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 55uA |
商品概述
LP5305A是一款高度集成的电路，用于保护低压系统免受异常高输入电压的影响。该IC持续监测输入电压、输入电流和电池电压。当出现保护状态时，功率MOS管将同时关断。LP5305A是一种安全器件，可确保设备在意外情况下正常工作。 若输入电压超过过压保护（OVP）阈值电压，功率MOS管将在1μs内关断。电流限制可通过ISET和GND之间的外部电阻进行调节。同时，电流也受到限制，以防止过大电流对电池充电。LP5305A还监测锂离子电池电压，当电池电压超过4.35V时，IC将关断MOS管。 其他特性包括过温保护和欠压锁定（UVLO）。LP5305A采用节省空间的DFN - 8封装。
商品特性
- 可承受高达26V的高输入电压
- 可调过流保护
- 输入过压保护
- 电池过压保护
- 高精度保护阈值
- 故障信号输出
- 使能控制
- 欠压锁定
- 输出短路保护
- 过温保护
- 采用DFN - 8封装
- 符合RoHS标准且无卤
应用领域
- 手机
- 数码相机
- 便携式仪器
