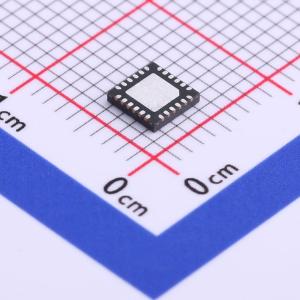

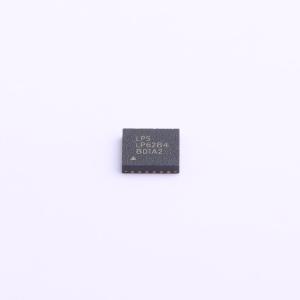

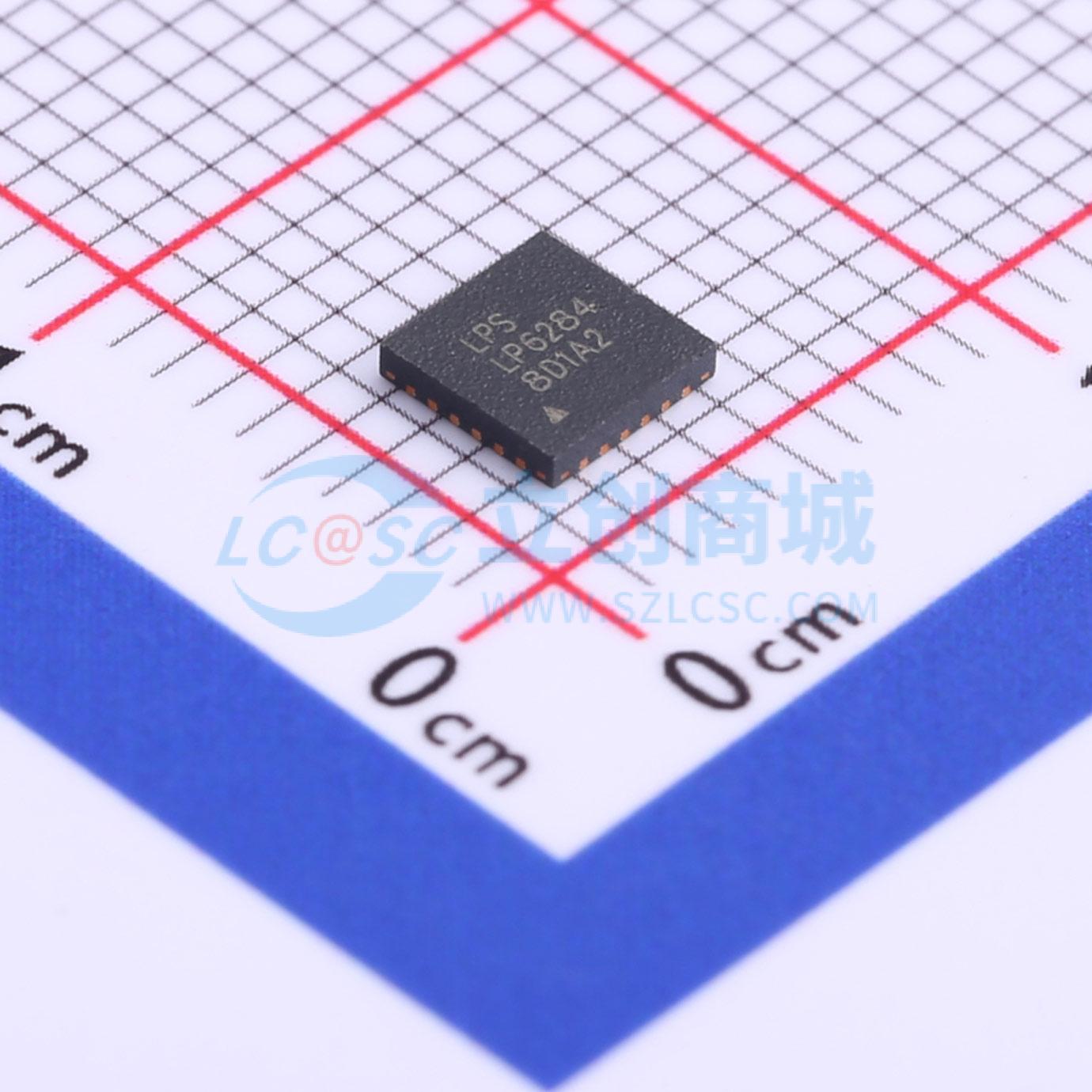

LP6284QVF
多通道DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6284是一款多通道DC-DC转换器,包括一个高性能升压调节器、低dropout线性调节器（LDO）、门脉冲调制器（GPM）、电压检测器、VCOM缓冲器和VGH电荷泵控制器。该转换器具有宽输入电压范围（2.5V至5.5V）,高效率可达90%,支持可调输出电压,内置16V、2A、0.2Ω N-MOSFET,适用于TFT LCD电视和显示器。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6284QVF
- 商品编号
- C517071
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 640kHz；1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LP6284 包含一个高性能升压调节器、一个低压差线性稳压器 (LDO)、一个门脉冲调制器 (GPM)、一个电压检测器、一个 VCOM 缓冲器（单位增益运算放大器）和一个用于有源矩阵 TFT LCD 的 VGH 电荷泵控制器。 该转换器是一款高开关频率（640kHz 或 1.2MHz）的电流模式调节器，集成了一个 16V N 沟道 0.2Ω MOSFET，允许使用超小型电感器和陶瓷电容器。它能对脉冲负载提供快速瞬态响应，同时效率超过 90%。 低压差 (LDO) 线性稳压器在输入电压为 3.3V 时可提供高达 350mA 的电流，适用于时序控制器的电源电压。 单位增益缓冲器可驱动 LCD VCOM 电压，具有高短路电流、快速压摆率以及轨到轨输入和输出的特点。 VGH 电荷泵控制器提供经调节的 TFT 栅极开启电压。正电荷泵的调节由内部比较器产生，该比较器感测输出电压并将其与内部参考电压进行比较。 其他特性包括热关断保护和欠压锁定 (UVLO)。LP6284 采用节省空间的 QFN - 24（0.5mm 间距）封装。
商品特性
- 宽输入电压 (VIN) 范围：2.5V 至 5.5V
- 640kHz/1.2MHz 电流模式升压调节器
- 对脉冲负载的快速瞬态响应
- 可调输出电压（±1%）
- 内置 16V、2A、0.2Ω N - MOSFET
- 最高效率达 90%
- 可编程软启动
- 低压差线性稳压器
- 最大输出电流：350mA
- 可调输出电压：1.5V 至 VIN - 0.5V（±1.5%）
- 可调 GPM 控制器
- 上电顺序控制
- 上电延迟和下降时间
- 闪烁补偿器
- 低压检测器
- 可编程检测电压（±2%）
- 可编程延迟时间
- 用于 VCOM 缓冲器的单位增益运算放大器
- 用于 VGH 调节的电荷泵
- 欠压保护、过温保护
- 采用 QFN - 24（4×4mm）封装
- 符合 RoHS 标准且无卤素
- 无铅封装
应用领域
- TFT LCD 电视
- TFT LCD 显示器
