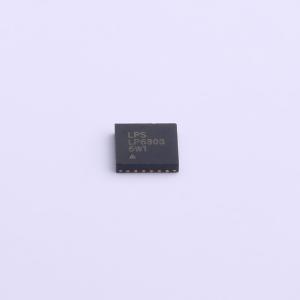

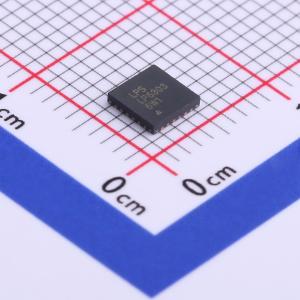

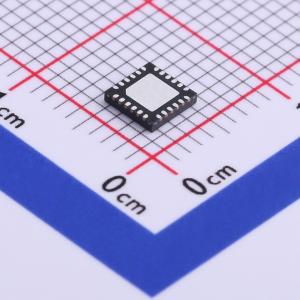

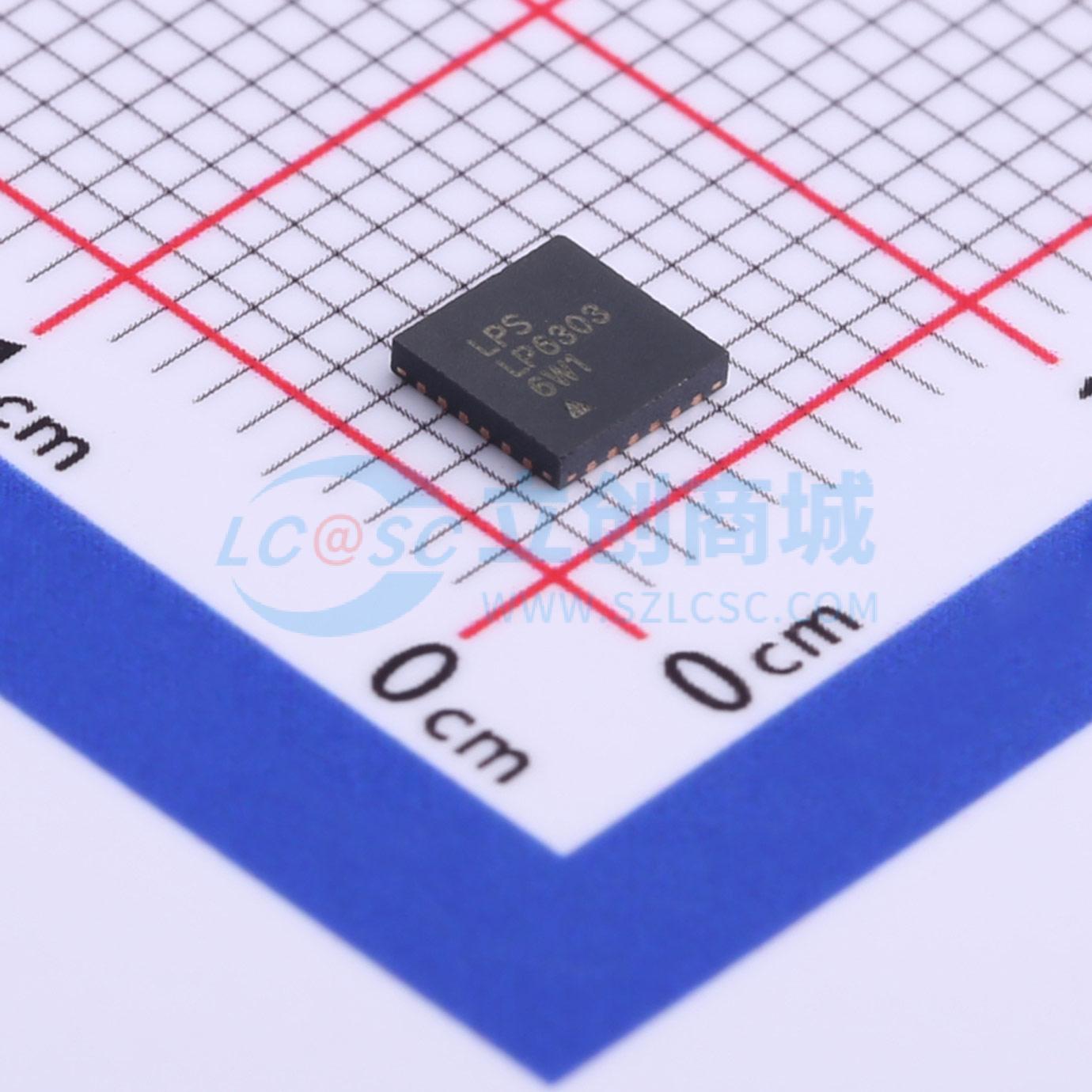

LP6303QVF
2A 3 通道降压电源管理 IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6303QVF
- 商品编号
- C517081
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 2.2V~5.5V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 280uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；软启动；欠压锁定；短路保护 |
商品概述
LP6303是一款3通道电源管理IC的2A降压转换器，适用于由单节锂离子电池或5V直流适配器供电的应用。它集成了四个同步降压转换器，可在轻载和重载运行时提供高效输出。内部补偿架构简化了应用电路设计。此外，独立使能控制让设计人员在为电源排序优化时序方面拥有最大的灵活性。 LP6303采用24引脚4x4 TQFN封装。
商品特性
- 输入电压范围：2.2V至5.5V
- 四个降压转换器
- 输出电压范围：0.6V至输入电压
- 连续负载：2A（降压1）、2A（降压2）、2A（降压3）
- 固定1.5MHz开关频率
- 100%占空比低压差运行
- 关断电流<1μA
- 独立使能控制
- 内部补偿
- 逐周期电流限制
- 短路保护
- 自动恢复过温保护
- 采用24引脚4mm x 4mm QFN封装
应用领域
- 智能手机
- IP摄像机
- OTT
- 数码相机
