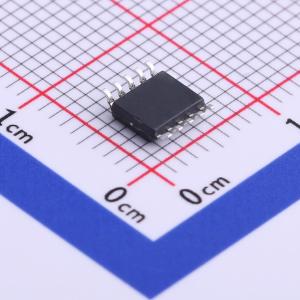

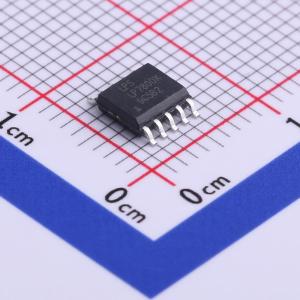

温馨提醒：图片仅供参考，商品以实物为准
LP7800XSOF
LP7800XSOF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP7800XSOF
- 商品编号
- C517108
- 商品封装
- SOP-10
- 包装方式
- 编带
- 商品毛重
- 0.153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.5V~6V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 3V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LP7800X是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了线性充电管理模块、同步升压放电管理模块，内置功率MOS，充电电流外部可编程，最大充电电流1A，充电器电流自适应功能。LP7800X集成了充电指示、放电指示模块及按键功能模块，负载接入识别、按键打开升压功能；放电电流检测功能，电流外部可编程，放电电流小于设定值自动截止放电；针对小容量锂电池系统的应用，提供简单易用的解决方案。
商品特性
- 待机功耗：20uA
- 高输入耐压：30V
- 线性充电，充电电流可编程
- 具有充电器电流自适应功能
- 智能恒温充电功能
- 同步升压输出5V
- 自动识别负载功能
- 开关频率1MHz
- 效率高达93%
- 放电截止电流可编程
- 放电模块过流、短路、过温保护功能
- 内置充电、放电指示功能，低电量提示功能
应用领域
- TWS耳机仓锂电池系统充电/放电应用
