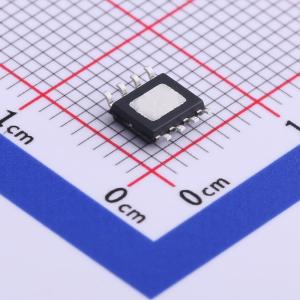

温馨提醒：图片仅供参考，商品以实物为准
LPA2173SPF
具备EQ功能的8W单声道F类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LPA2173 是一款 8W 的 F 类音频放大器，带有一个用于切换工作模式的模式引脚。它的总谐波失真加噪声（THD+N）较低，能够实现高质量的电源声音再现。全新的无滤波器架构使该器件能够直接驱动扬声器，无需低通输出滤波器，从而节省了系统成本和 PCB 面积
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LPA2173SPF
- 商品编号
- C517125
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | F类功放；AB类功放；D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3.4W×1@4Ω；8W×1@2Ω | |
| 工作电压 | 2.3V~6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA；6.8mA | |
| 信噪比 | 90dB；91dB | |
| 电源纹波抑制比(PSRR) | 75dB；50dB | |
| 效率 | 84% |
商品概述
LPA2173是一款8W的F类音频放大器，带有一个模式引脚用于切换工作模式。它具有低总谐波失真加噪声（THD+N），能够实现高质量的电源声音再现。全新的无滤波器架构使该器件可直接驱动扬声器，无需低通输出滤波器，从而节省系统成本和PCB面积。LPA2173采用ESOP - 8封装。
商品特性
- 关断电流：<3μA
- 500KHz固定频率开关，放大器在10% THD、2Ω负载和6.0V PVDD条件下输出8W
- 放大器在10% THD、4Ω负载和5V PVDD条件下输出3.4W
- 放大器在1% THD、4Ω负载和5V PVDD条件下输出2.7W
- 无滤波器、低静态电流和低电磁干扰（EMI）
- 放大器效率高达85%
- 免LC滤波器数字调制，可直接驱动扬声器
- 短路保护
- 热关断
- 外部元件少，节省空间
应用领域
- 便携式蓝牙音箱
- 蜂窝电话和智能手机
- 方形音箱
