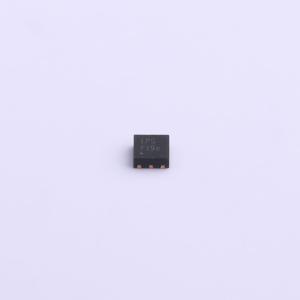

LP3321QVF
高性能、用于11颗串联白光LED的恒流开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款1.0MHz PWM升压开关稳压器，专为恒流白光LED驱动应用而设计。可驱动多达11个串联的白光LED，确保亮度均匀，并省去多个镇流电阻。采用1.0MHz恒定频率PWM控制方案，高频PWM操作通过减小外部元件尺寸节省了电路板空间。为提高效率，反馈电压设置为200mV，降低了电流设置电阻的功耗。高度集成和内部补偿网络使外部元件数量减至最少。优化的工作频率可满足小LC滤波器值和低工作电流的要求，且效率高。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3321QVF
- 商品编号
- C517149
- 商品封装

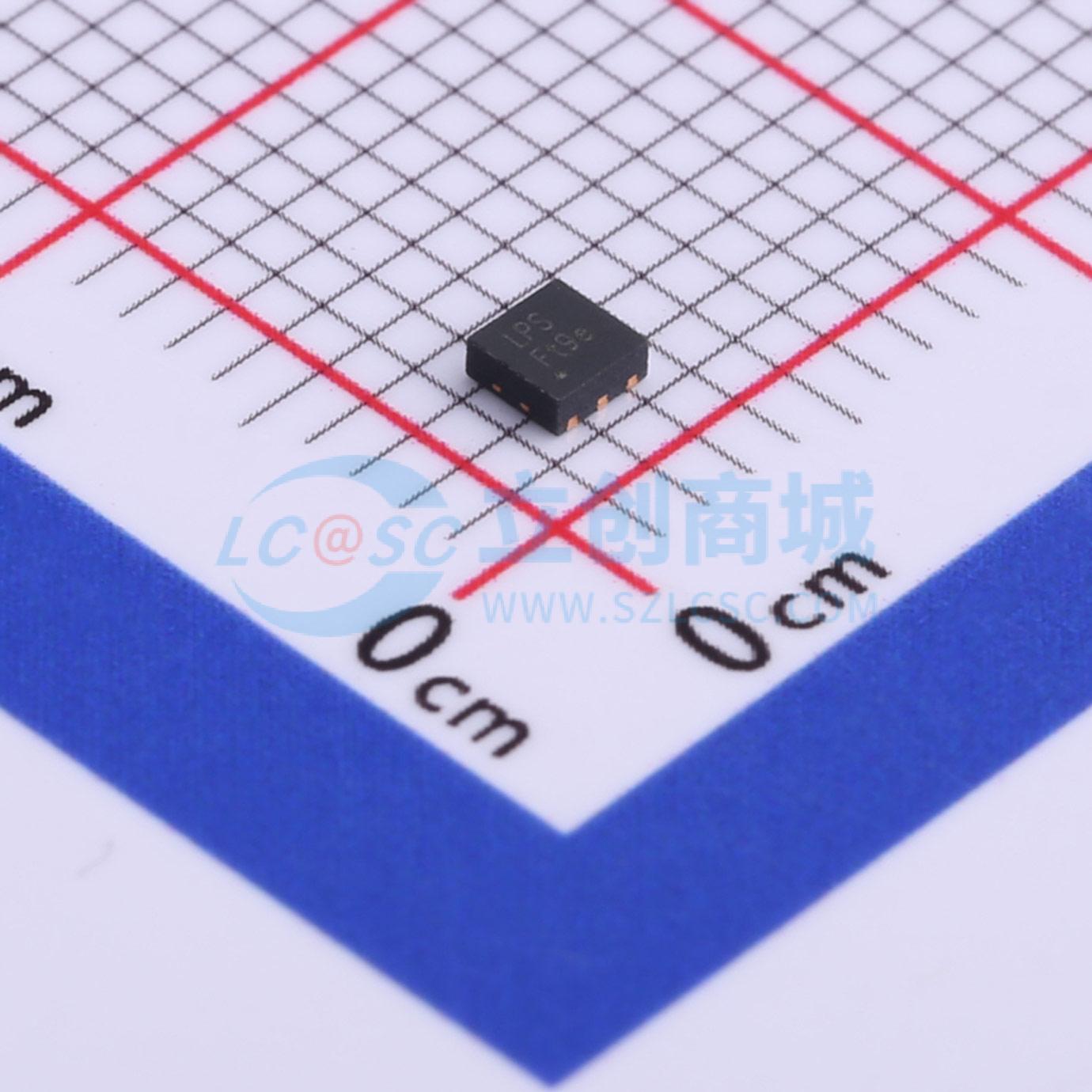

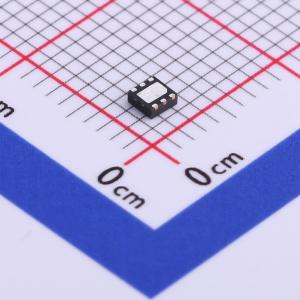

- TDFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LP3321是一款1.0MHz PWM升压开关调节器，专为恒流白光LED驱动应用设计。它可以驱动多达11个串联的白光LED，确保亮度均匀，并消除多个镇流电阻。LP3321采用1.0MHz恒频PWM控制方案。高频PWM操作通过减小外部元件尺寸节省了电路板空间。为了提高效率，反馈电压设置为200mV，这减少了电流设置电阻中的功率损耗。
高度集成和内部补偿网络将外部元件数量减少到5个。优化的工作频率可以满足小型LC滤波器值和低工作电流的高效率要求。
商品特性
- 最高效率可达94%
- 关机电流：<1uA
- 输出电压高达37V
- 内部补偿，软启动
- 支持低至1%的调光占空比
- 1.0MHz固定频率开关
- 高开关导通电流：1.5A
- 封装类型有SOT23-6和TDFN-6（2mmx2mm）
应用领域
- WLED背光驱动器
- OLED背光驱动器
- PDA
- MID/PTV
