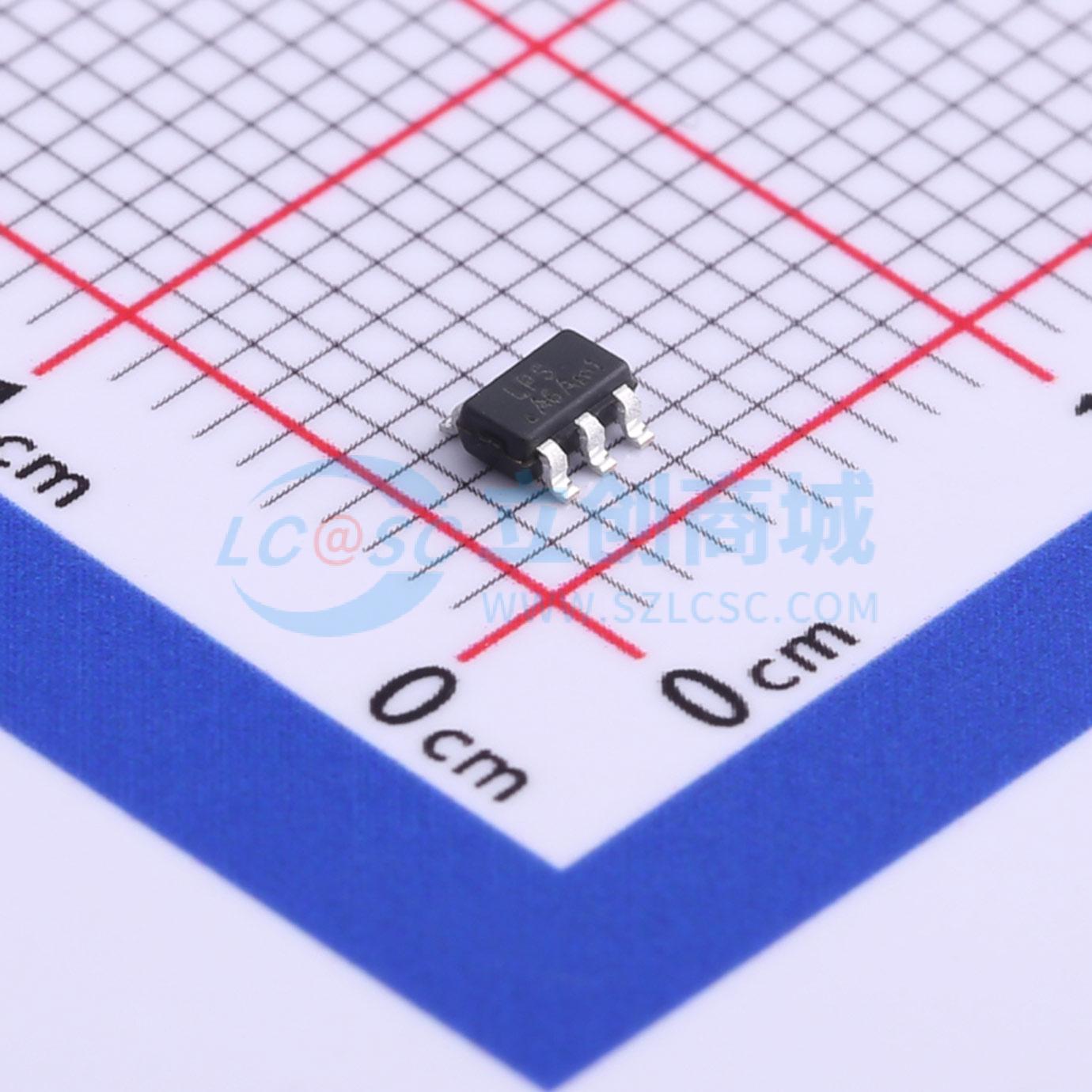

温馨提醒：图片仅供参考，商品以实物为准
LP6460B6F
降压型 2A 3.5V~16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LP6460A是一款高效率、同步降压转换器,工作频率为600KHz,输入电压范围为3.5V至16V,输出电压范围为0.6V至12V,最大输出电流为2000mA。该芯片集成了主开关和同步整流器,无需外部肖特基二极管,适用于便携设备和锂电池供电的应用。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6460B6F
- 商品编号
- C517161
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~16V | |
| 输出电压 | 600mV~12V | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 450uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；打嗝限流 |
商品概述
LP6460是一款独立的500KHz恒定频率、电流模式PWM同步降压转换器。该转换器集成了主开关和同步整流器，无需外部肖特基二极管即可实现高效率。它非常适合由2节锂离子电池供电的便携式设备。该转换器可在4.5V至16V的输入电压下提供2000mA的负载电流，输出电压可低至0.6V进行调节。LP6460采用SOT23-6封装，额定工作温度范围为-40℃至85℃。
商品特性
- 输入电压范围：4.5V至16V
- 输出电压范围：0.6V至12V
- 通道负载电流：2000mA
- 效率高达96%
- 关断电流小于10μA
- 开关频率：500KHz
- 短路保护
- 热故障保护
- SOT23-6封装
- 符合RoHS标准且100%无铅
应用领域
- 便携式媒体播放器
- 蜂窝及智能手机
- 个人数字助理/数码相机
- 全球定位系统应用
