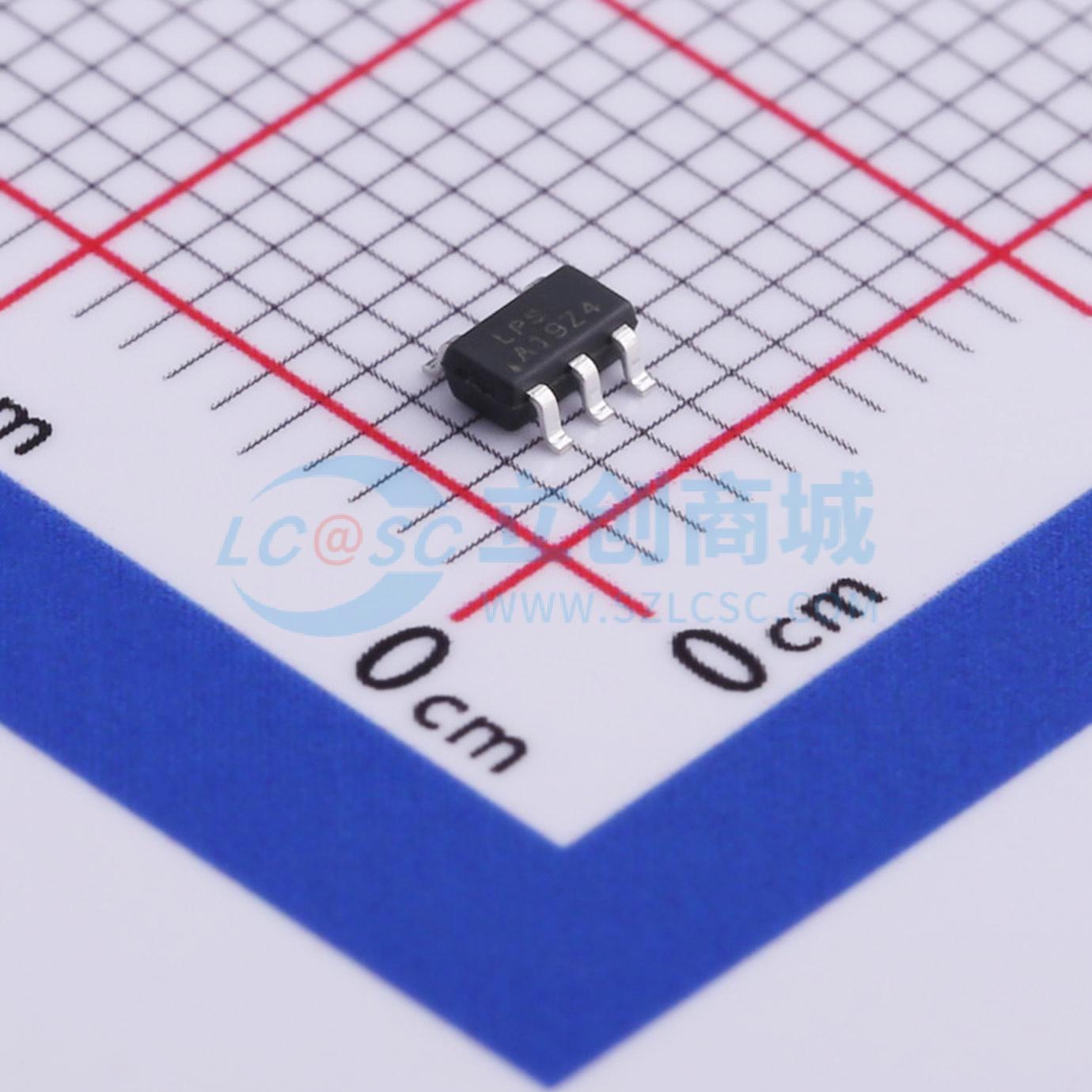

LP3220SAB5F

LP3220S是一款1.5MHz恒定频率电流模式PWM降压转换器。它非常适合便携式设备，这些设备需要单节锂离子电池提供高达1.0A的大电流，同时在峰值负载条件下仍能实现超过94%的效率。LP3220S还可以以100%占空比运行，实现低压差操作，延长便携式系统的电池寿命，而轻载操作则可为对噪声敏感的应用提供极低的输出纹波。 LP3220S在V_IN = 3V时可提供高达1.0A的输出负载电流，输入电压范围为2.2V至5.5V，输出电压可低至0.6V。高开关频率在降低开关损耗的同时，将外部元件的尺寸减到最小。内部斜率补偿设置使该器件能够使用较小的电感值运行，以优化尺寸并实现高效运行。 LP3220S是一款高输出电流开关模式降压DC - DC转换器。该器件以固定的1.5MHz开关频率运行，并采用斜率补偿电流模式架构。 这款降压DC - DC转换器在V_IN = 3V时可提供高达1A的输出电流，输入电压范围为2.2V至5.5V。它减少了外部元件数量，并在重载范围内优化了效率。斜率补偿使该器件在更宽的电感值范围内保持稳定，因此可以使用具有较低直流电阻（DCR）的较小电感值（2.2uH至4.7uH）来实现更高的效率。除了小的旁路输入电容外，输出端仅需一个小的LC滤波器。该器件可以通过外部反馈编程为任何电压，范围从0.61V到接近输入电压。它使用内部MOSFET实现高效率，并通过使用0.6V的内部参考电压来产生非常低的输出电压。在压差状态下，转换器占空比增加到100%，输出电压跟踪输入电压减去P沟道高端MOSFET的低导通电阻（RDS(ON)）压降和电感的直流电阻压降。 内部误差放大器和补偿电路提供出色的瞬态响应、负载和线性调整率。内部软启动功能可消除启用或施加输入电压时的任何输出电压过冲。

• 输入电压范围：2.2V至5.5V
• 输出电压范围：0.61V至VIN
• 1.0A输出电流
• 高效率：高达94%
• 压差时100%占空比
• 低关断电流：<1uA
• 1.5MHz开关频率
• 软启动功能
• 短路保护
• 热故障保护
• SOT23 - 5封装
• 符合RoHS标准且100%无铅

• 便携式仪器
• DSP核心电源
• 手机和智能手机
• 个人数字助理（PDA）
• GPS应用
