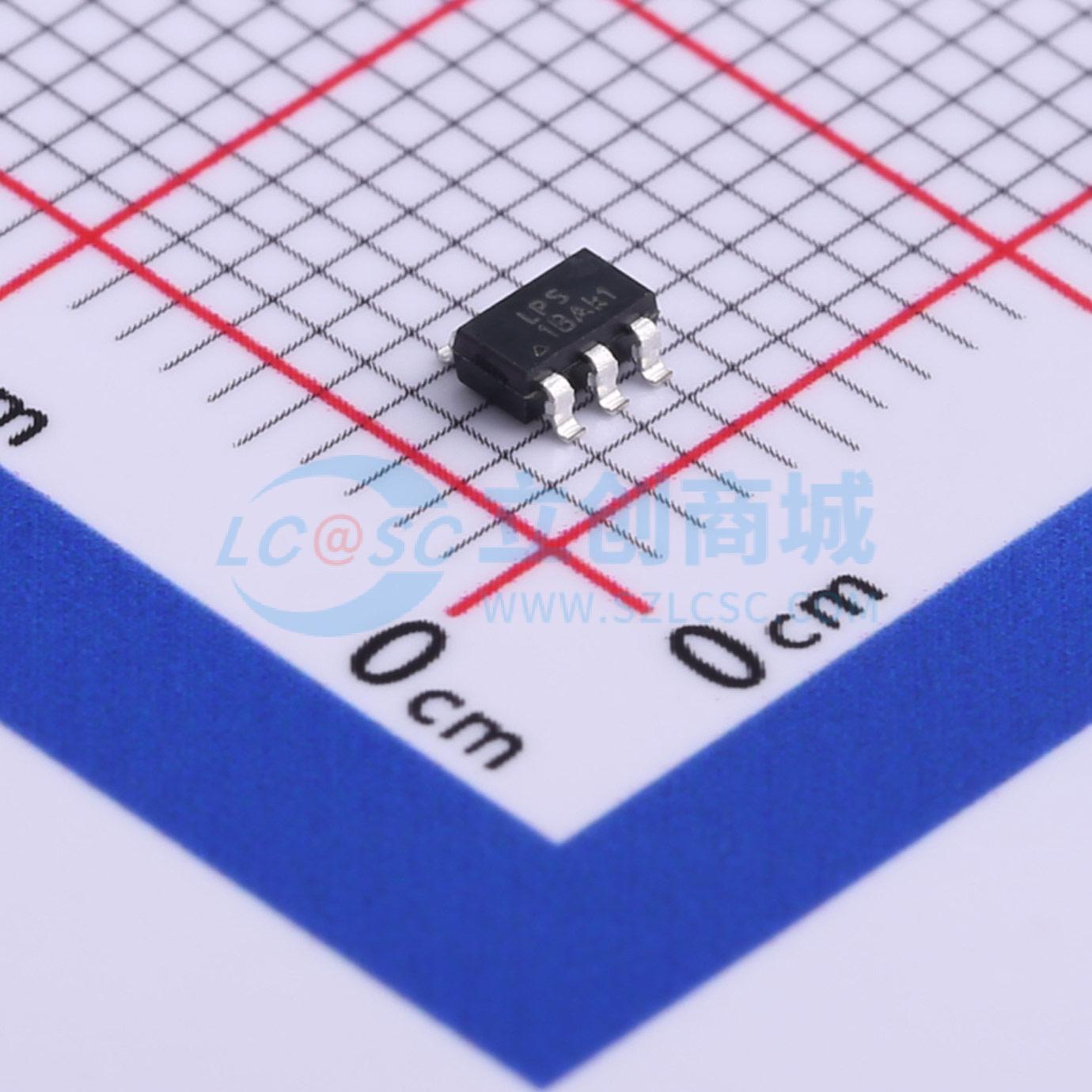

LP3981-12B5F
300mA，超低噪声、小封装超快速CMOS低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于对性能和空间有要求的便携式射频和无线应用。针对电池供电系统进行了性能优化，可提供超低噪声和低静态电流。在降压状态下，稳压器接地电流仅略有增加，进一步延长了电池寿命。还可与低等效串联电阻（ESR）陶瓷电容器配合使用，减少电源应用所需的电路板空间，这在手持无线设备中至关重要。在关断模式下的功耗小于 0.01μA，开启时间小于 50ps。其他特性包括超低压降、高输出精度、限流保护和高纹波抑制比。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3981-12B5F
- 商品编号
- C517236
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 76dB@(1kHz) | |
| 压差 | 300mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 120uA | |
| 噪声 | 100uVrms | |
| 特性 | 带使能；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LP3981专为对性能和空间有要求的便携式射频（RF）和无线应用而设计。该器件针对电池供电系统进行了优化，可实现超低噪声和低静态电流。在压差状态下，稳压器接地电流仅略有增加，从而进一步延长电池使用寿命。LP3981还可与低等效串联电阻（ESR）陶瓷电容配合使用，减少电源应用所需的电路板空间，这对于手持无线设备至关重要。LP3981在关断模式下的功耗低于0.01μA，且开启时间小于50μs。其他特性包括超低压差电压、高输出精度、限流保护和高纹波抑制比。该器件采用SOT23 - 5五引脚封装。
商品特性
- 适用于射频应用的超低噪声
- 2V - 6.5V输入电压范围
- 低压差：300mA时为220mV
- 固定输出电压：1.2V、1.5V、1.8V、2.5V、2.8V、3.0V和3.3V
- 300mA输出电流，550mA峰值电流
- 高电源抑制比（PSSR）：1KHz时为 - 76dB
- 关断时待机电流小于0.01μA
- 采用SOT23 - 5封装
- TTL逻辑控制关断输入
- 线路/负载瞬态超快响应
- 限流和热关断保护
- 快速启动（典型值50μs）
应用领域
- 便携式媒体播放器/MP3播放器
- 蜂窝手机和智能手机
- 液晶显示器（LCD）
- 数码相机（DSC）传感器
- 无线网卡
