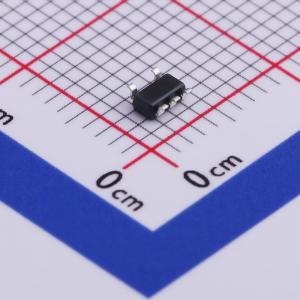

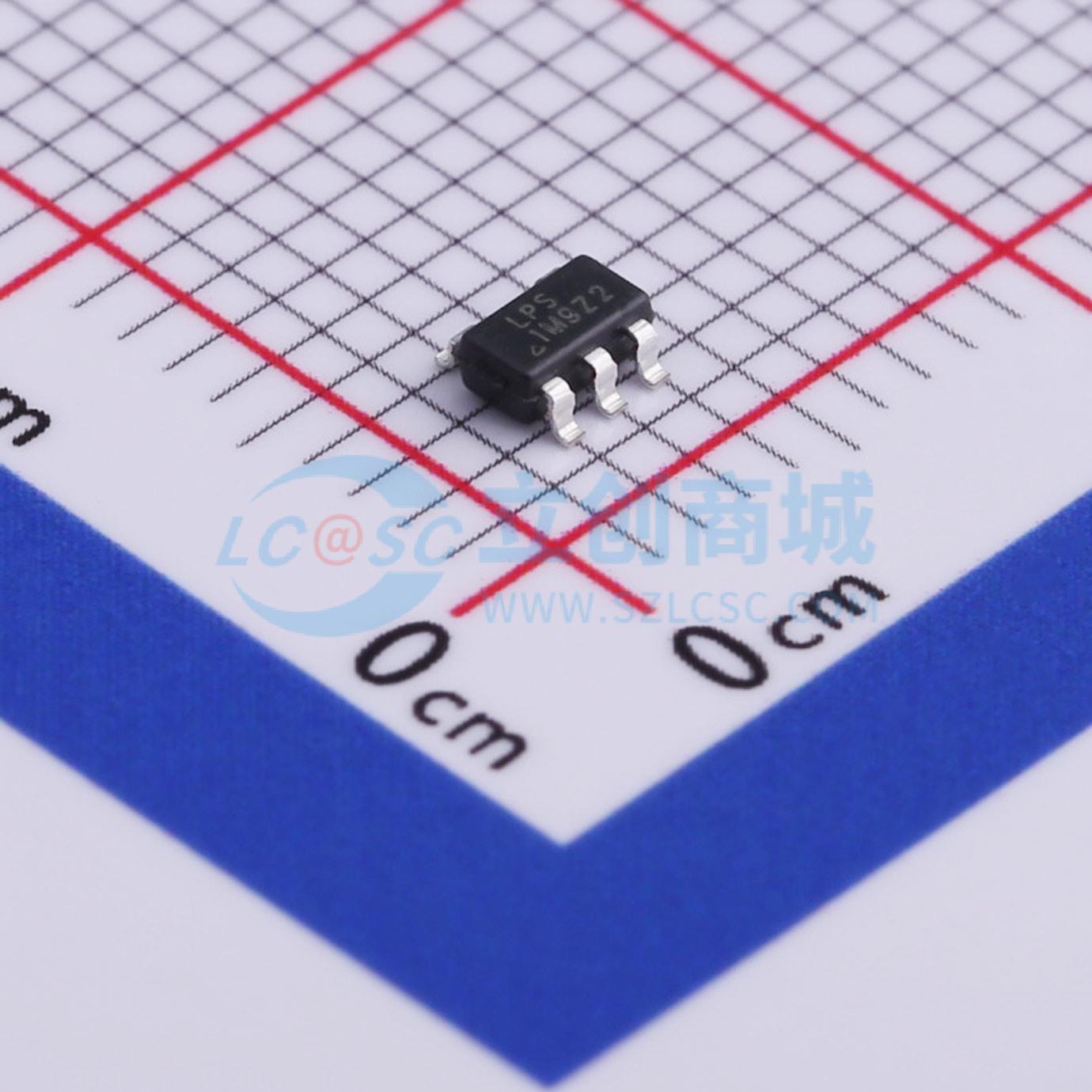

温馨提醒：图片仅供参考，商品以实物为准
LP3989AB5F
超快速CMOS低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于对性能和空间要求较高的便携式射频和无线应用。针对电池供电系统进行了性能优化，可提供超低噪声和低静态电流。在降压状态下，稳压器接地电流仅略有增加，进一步延长了电池寿命。还可与低等效串联电阻（ESR）陶瓷电容器配合使用，减少了电源应用所需的电路板空间，这在手持无线设备中至关重要。在关断模式下，功耗小于 0.01μA，开启时间小于 50μs。其他特性包括超低压降、高反馈精度、限流保护和高纹波抑制比。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3989AB5F
- 商品编号
- C517257
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 68dB@(1kHz) | |
| 压差 | 480mV@(600mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 160uA | |
| 噪声 | 100uVrms | |
| 特性 | 过流保护；热关断 | |
| 工作温度 | -20℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LP3989专为对性能和空间有严格要求的便携式RF和无线应用而设计。LP3989针对电池供电系统进行了性能优化，可提供超低噪声和低静态电流。在压差状态下，稳压器接地电流仅略有增加，进一步延长了电池使用寿命。LP3989还可与低ESR陶瓷电容配合使用，减少了电源应用所需的电路板空间，这在手持无线设备中至关重要。LP3989在关断模式下的功耗小于0.01μA，开启时间小于50μs。其他特性包括超低压差电压、高反馈精度、限流保护和高纹波抑制比。它采用SOT23 - 5五引脚封装。
商品特性
- 适用于RF应用的超低噪声
- 2.2V - 6V输入电压范围
- 低压差：400mA时为280mV
- 600mA输出电流，750mA峰值电流
- 高电源抑制比：1kHz时为 - 68dB
- 关断时待机电流小于0.01μA
- 提供SOT23 - 5和SOT223封装
- 线路/负载瞬态响应超快
- 限流和热关断保护
应用领域
- 便携式媒体播放器/MP3播放器
- 蜂窝手机和智能手机
