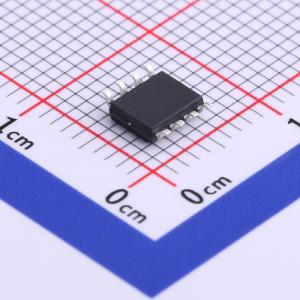

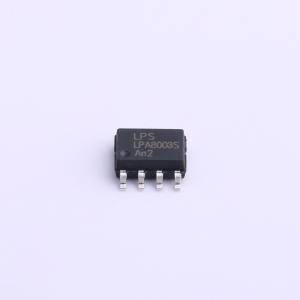

温馨提醒：图片仅供参考，商品以实物为准
LPA8003SSOF
3瓦单声道无滤波器音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LPA8003S是一款专为便携式通信设备应用（如手机应用）设计的音频功率放大器。在5.0V电源供电下，LPA8003S能够向4Ω BTL负载提供3W的连续平均功率，且总谐波失真加噪声（THD+N）小于10%。LPA8003S在提供高品质音频的同时，仅需少量外部元件，且功耗极低
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LPA8003SSOF
- 商品编号
- C517270
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3W×1@4Ω；2.4W×1@4Ω；2.1W×1@8Ω；1.8W×1@8Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.123% | |
| 静态电流(Iq) | 3mA | |
| 电源纹波抑制比(PSRR) | -68dB |
商品概述
LPA8003S是一款音频功率放大器，专为便携式通信设备应用（如手机应用）而设计。在5.0V电源供电下，LPA8003S能够向4Ω BTL负载提供3W的连续平均功率，且失真（THD+N）小于10%。LPA8003S在需要极少外部元件和极低功耗的同时，可提供高质量音频。它具备低功耗关断模式，通过将SHUTDOWN引脚驱动为逻辑低电平来实现。
商品特性
- 2.5 - 5.5V工作电压
- 217Hz、VDD = 5V时，电源抑制比（PSRR）为65dB
- 关断模式下电流低至0.1μA
- 改进的噗声和咔嗒声抑制电路
- 独特的调制方案可降低电磁干扰（EMI）辐射
- 无需输出耦合电容、缓冲网络或自举电容
- 具备外部增益配置能力
- 关断引脚阈值与1.8V兼容
- BTL输出可驱动容性负载
- 符合RoHS标准，100%无铅（Pb）
应用领域
- 便携式媒体播放器（PMP）
- 掌上游戏机（PSP）
- 游戏设备
- 数据银行
- 蜂窝手机和智能手机
