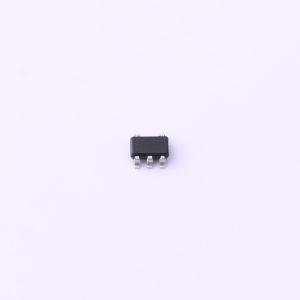

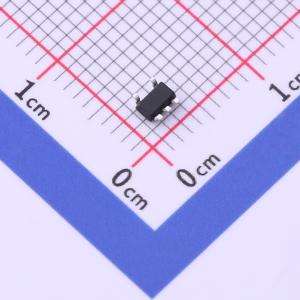

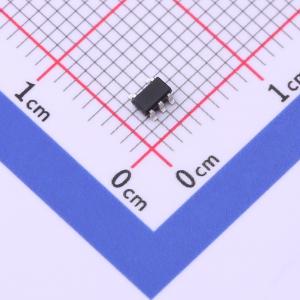

温馨提醒：图片仅供参考，商品以实物为准

LP4060B5F

采用SOT23-5封装、具备热调节功能的800mA独立线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP4060是一款完整的单节锂离子电池恒流/恒压线性充电器。其SOT23 - 5封装和较少的外部元件数量，使LP4060非常适合便携式应用。此外，LP4060专门设计用于符合USB电源规格
品牌名称: LOWPOWER(微源半导体)
商品型号: LP4060B5F
商品编号: C517259
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

LP4060是一款完整的单节锂离子电池恒流/恒压线性充电器。其SOT23 - 5封装和较少的外部元件数量，使LP4060非常适合便携式应用。此外，LP4060专门设计用于符合USB电源规格。由于采用内部MOSFET架构，无需外部检测电阻，也不需要隔离二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。充电电压固定为4.2V/4.35V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，LP4060会自动终止充电周期。当移除输入电源（壁式适配器或USB电源）时，LP4060会自动进入低电流状态，使电池放电电流降至小于1μA。其他特性包括充电电流监测、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。

商品特性

可编程充电电流高达800mA
无需MOSFET、检测电阻或隔离二极管
采用SOT23 - 5封装的完整单节锂离子电池线性充电器
具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
4.2V充电电压，精度为±1%
用于电量计量的充电电流监测输出
自动再充电
2.9V涓流充电阈值
C/10充电终止
关断状态下电源电流为1μA
输出过流保护（OCP）和充电过温保护（OTP）

应用领域

便携式媒体播放器/MP3播放器
蜂窝手机和智能移动电话、PDA/数码相机
蓝牙应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.9V~6V
	最大充电电流	600mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	50uA
