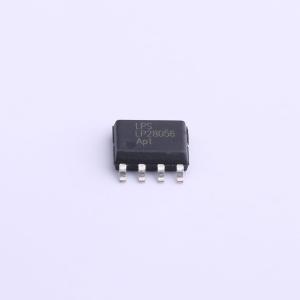

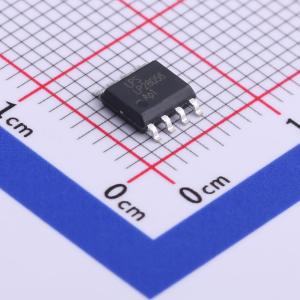

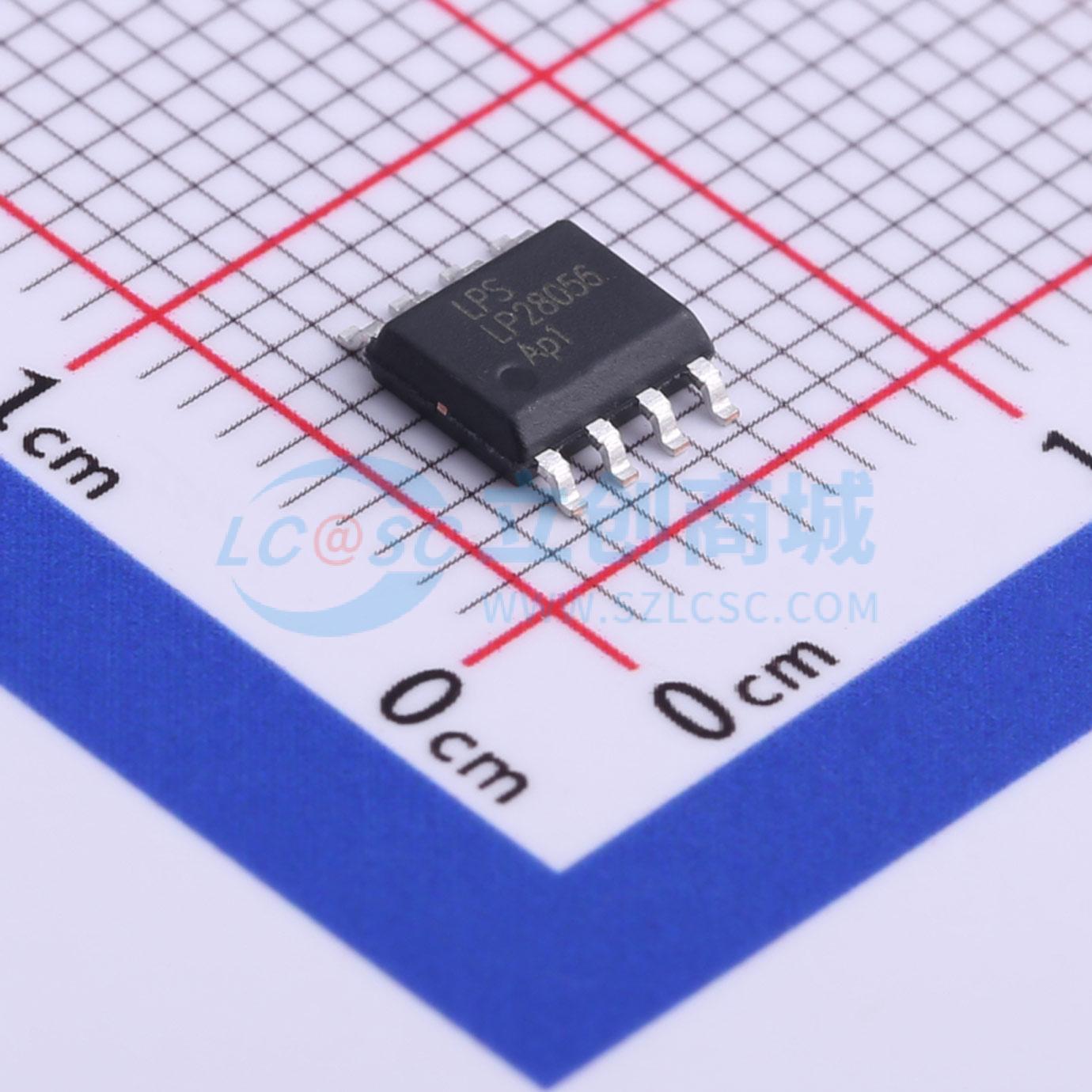

LP28056SPF
单芯片锂离子电池充电
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP28056是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其ESOP - 8封装和较少的外部元件数量，使LP28056非常适合便携式应用。由于采用内部MOSFET架构，无需外部检测电阻，也不需要阻塞二极管
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP28056SPF
- 商品编号
- C517268
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6.5V | |
| 最大充电电流 | 1.2A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 1uA |
商品概述
LP28056是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其ESOP - 8封装和较少的外部元件数量，使LP28056非常适合便携式应用。无需外部检测电阻，由于采用内部MOSFET架构，也无需阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制管芯温度。充电电压固定为4.2V，充电电流可通过单个电阻从外部进行设置。当达到最终浮充电压后，充电电流降至设置值的1/10时，LP28056会自动终止充电周期。当移除输入电源时，LP28056会自动进入低电流状态，使电池放电电流降至小于1μA。LP28056可进入关断模式，将电源电流降至1μA。
商品特性
- 其他特性包括充电电流监测、欠压锁定、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。
- 可编程充电电流高达1200mA
- 无需MOSFET、检测电阻或阻塞二极管
- 具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
- 关断模式下电源电流为1μA
- 4.2V充电电压，精度为±1%
- 短路保护
- 采用ESOP - 8封装
- 符合RoHS标准且100%无铅（Pb）
应用领域
- 便携式媒体播放器/MP3播放器
- 蜂窝手机和智能手机
- PDA/DSC蓝牙应用
