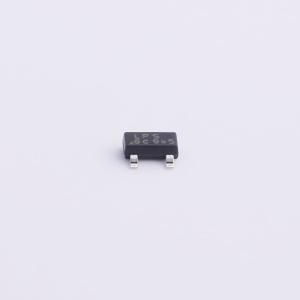

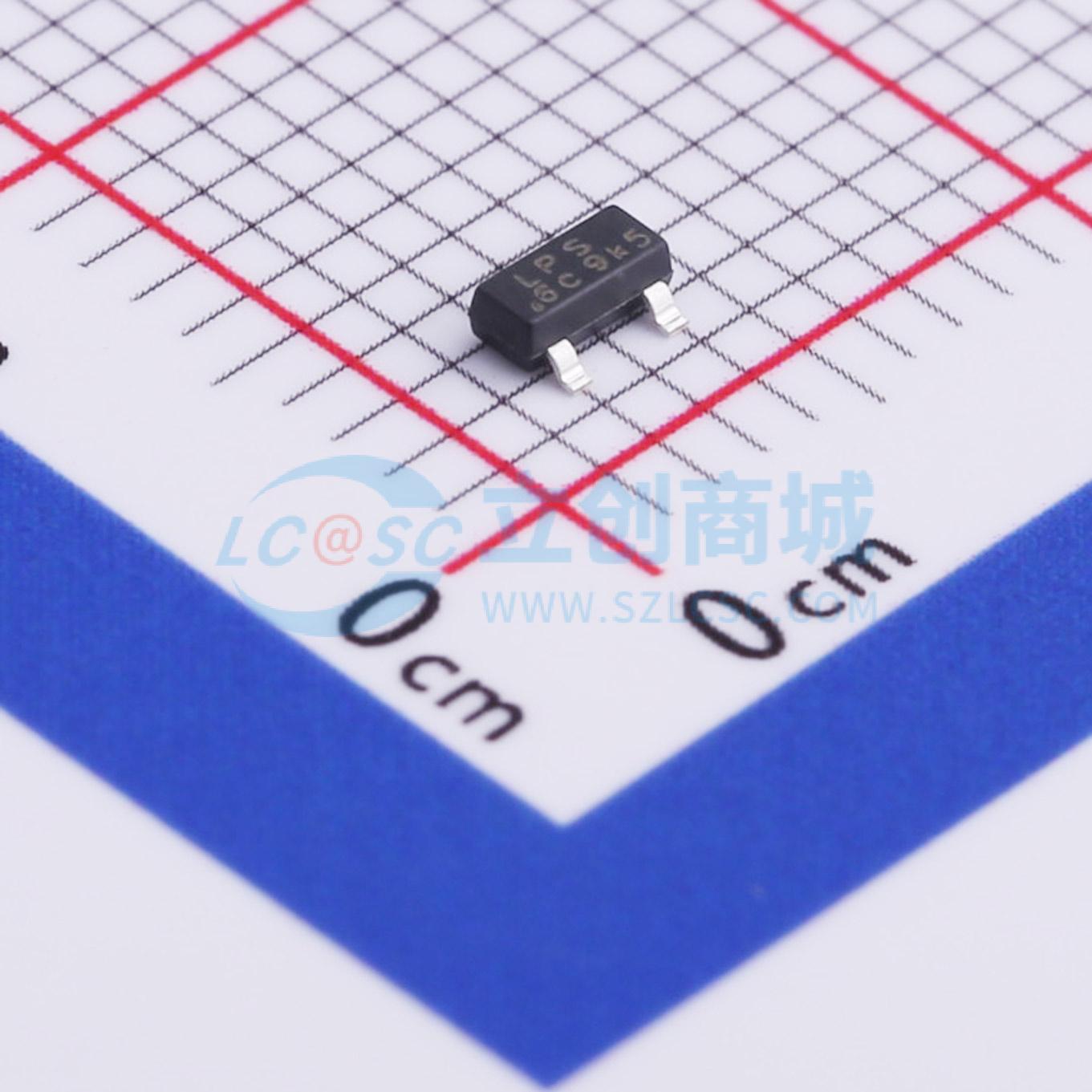

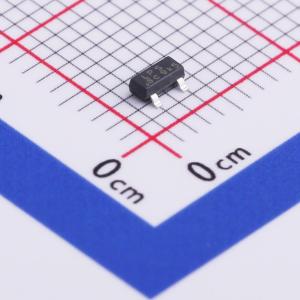

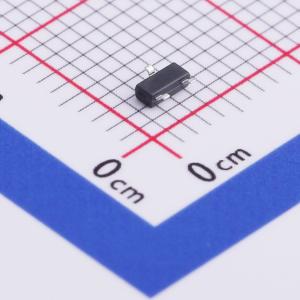

LP3985-18B3F
300mA，超低噪声、小封装超快速CMOS低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专为对性能和空间有要求的便携式 RF 和无线应用而设计。性能针对电池供电系统进行了优化，可提供超低噪声和低静态电流。还可与低 ESR 陶瓷电容器配合使用，减少电源应用所需的电路板空间，这在手持无线设备中至关重要。其他特点包括超低压降、高输出精度、限流保护和高纹波抑制比。提供 5 引脚的 SOT23-3 和 SOT89-3 封装。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3985-18B3F
- 商品编号
- C517181
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 68dB@(1kHz) | |
| 压差 | 360mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 28uA | |
| 噪声 | 300uVrms | |
| 特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LP3985专为对性能和空间有严格要求的便携式射频和无线应用而设计。该器件针对电池供电系统进行了优化，可实现超低噪声和低静态电流。LP3985还可与低ESR陶瓷电容配合使用，减少电源应用所需的电路板空间，这对于手持无线设备至关重要。其他特性包括超低压降、高输出精度、限流保护和高纹波抑制比。该器件提供SOT23 - 3和SOT89 - 3两种5引脚封装。
商品特性
- 适用于射频应用的超低噪声
- 2.5V - 5.5V输入电压范围
- 低压降：300mA时为300mV
- 300mA输出电流
- 高电源抑制比：1KHz时为 - 68dB
- 关断时1uA待机电流
- 提供SOT23 - 3/SOT89 - 3封装
- TTL逻辑控制关断输入
- 线路/负载瞬态超快响应
- 限流和热关断保护
应用领域
- 便携式媒体播放器/MP3播放器
- 蜂窝和智能手机
- 液晶显示器
- 数码相机传感器
- 无线网卡
