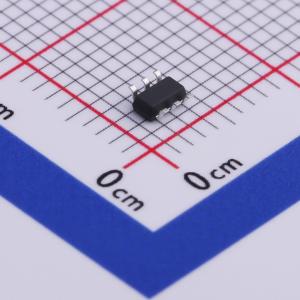

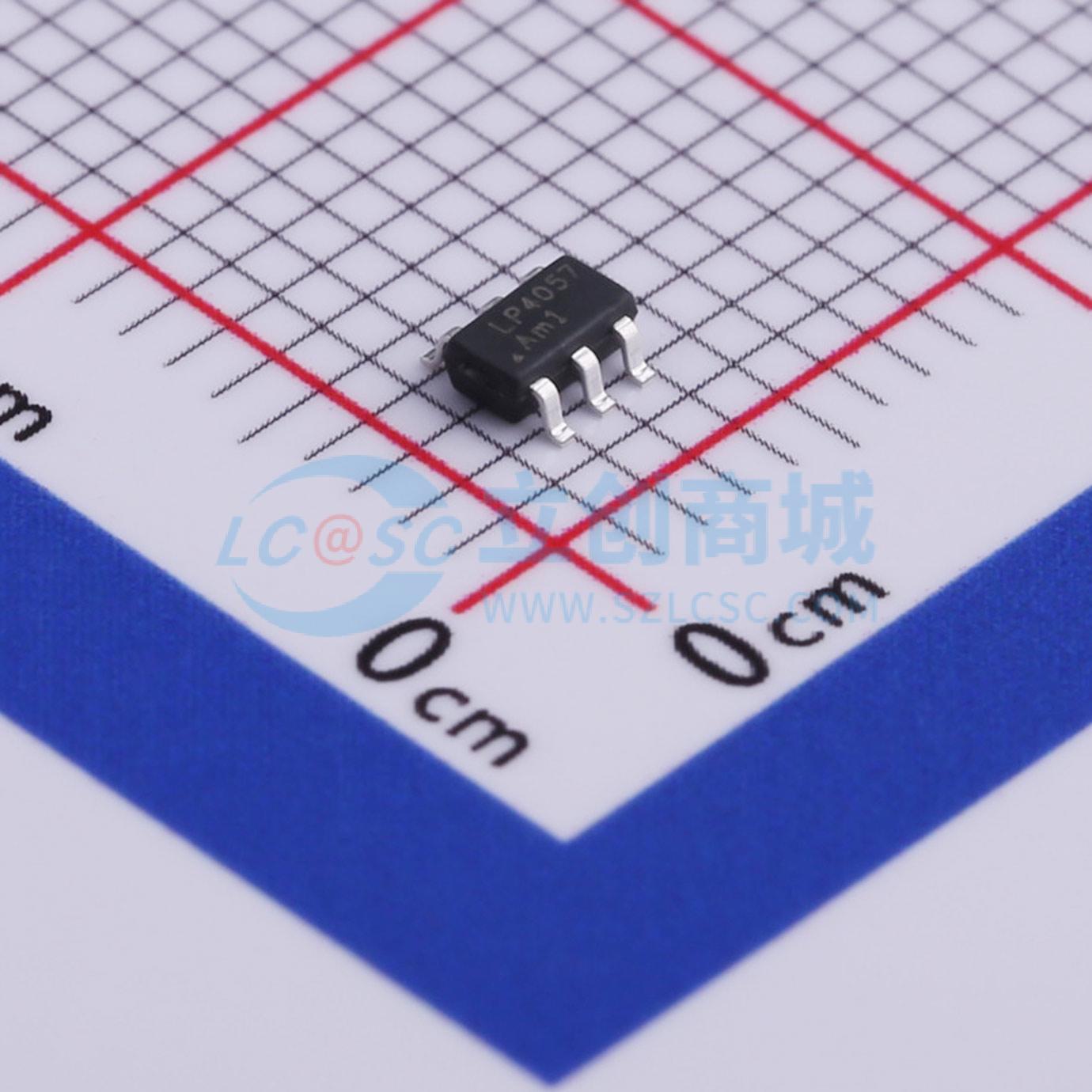

LP4057B6F
600mA独立式线性锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP4057 是一款完整的单节锂离子电池恒流/恒压线性充电器。其封装形式和较少的外部元件数量使 LP4057 非常适合便携式应用。此外，LP4057 专门设计用于在 USB 电源规格范围内工作
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP4057B6F
- 商品编号
- C517191
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6.5V | |
| 最大充电电流 | 600mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 50uA |
商品概述
LP4057是一款完整的单节锂离子电池恒流/恒压线性充电器。其封装形式和较少的外部元件数量，使LP4057非常适合便携式应用。此外，LP4057专门设计用于符合USB电源规格。由于采用内部MOSFET架构，无需外部检测电阻，也不需要阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。充电电压固定为4.2V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1.5/10时，LP4057会自动终止充电周期。当移除输入电源（壁式适配器或USB电源）时，LP4057会自动进入低电流状态，使电池漏电流降至小于1μA。其他特性包括充电电流监测、自动再充电以及用于指示充电终止和输入电压存在的状态引脚。
商品特性
- 可编程充电电流高达600mA
- 无需MOSFET、检测电阻或阻塞二极管
- 具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
- 4.2V充电电压，精度为±1%
- 用于电量计量的充电电流监测输出
- 自动再充电
- 3V涓流充电阈值
- 充电过温保护
- SOT23 - 6封装
应用领域
- 便携式媒体播放器/MP3播放器
- 蜂窝手机和智能手机
- 个人数字助理/数码相机
- 蓝牙应用
