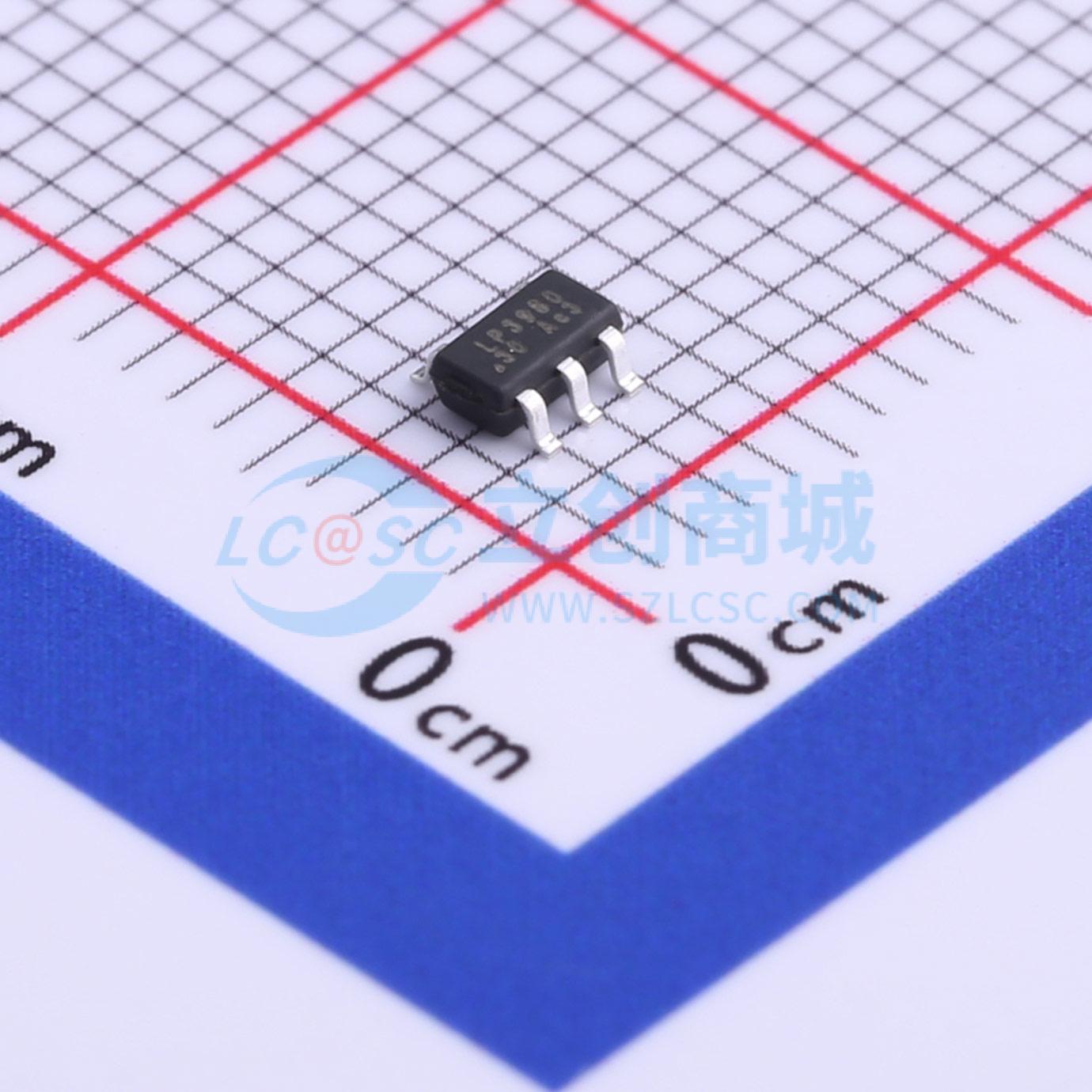

温馨提醒：图片仅供参考，商品以实物为准
LP3980-30B5F
300mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于对性能和空间有要求的便携式射频和无线应用。针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。在降压状态下，稳压器接地电流仅略有增加，进一步延长了电池寿命。还可与低ESR陶瓷电容配合使用，减少电源应用所需的电路板空间，这在手持无线设备中至关重要。在关断模式下功耗小于0.01μA，开启时间小于50μs。其他特性包括超低压降、高输出精度、限流保护和高纹波抑制比。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3980-30B5F
- 商品编号
- C517194
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | - | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | -76dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 20uA | |
| 噪声 | 100uVrms | |
| 功能特性 | 使能控制；过流保护；输出放电；热关断 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LP3980专为对性能和空间有严格要求的便携式射频与无线应用而设计。其性能针对电池供电系统进行了优化，可提供超低噪声和低静态电流。在压差状态下，稳压器的接地电流仅略微增加，从而进一步延长电池寿命。LP3980还能与低等效串联电阻陶瓷电容器协同工作，减少了电源应用所需的电路板空间，这对于手持无线设备至关重要。在关断模式下，其消耗电流小于0.01μA，并具有小于50μs的快速启动时间。其他特性包括超低压差、高输出精度、限流保护以及高纹波抑制比。
商品特性
- 1.6V至5.5V输入电压范围
- 低压差：在300mA、3.3V输出时为240mV
- 300mA输出电流
- 高电源抑制比：在1KHz时为-76dB
- 关断时待机电流小于1μA
- 线路/负载瞬态响应超快
- 限流保护
- 热关断保护
- 提供SOT23-5、SOT23、TDFN-4封装
应用领域
- 便携式媒体播放器/MP3播放器
- 蜂窝及智能手机
- 液晶显示器
- 数码相机传感器
- 无线网卡
