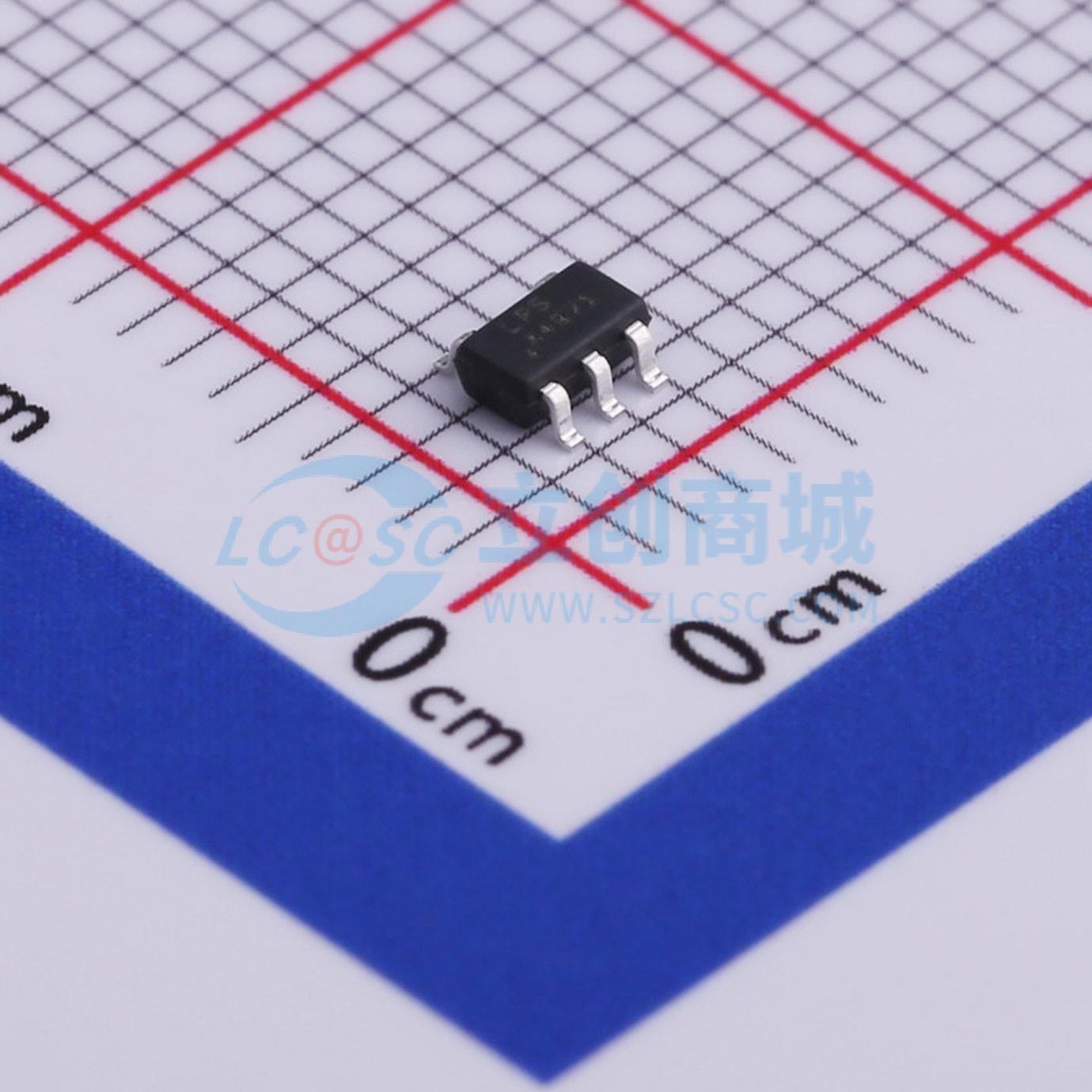

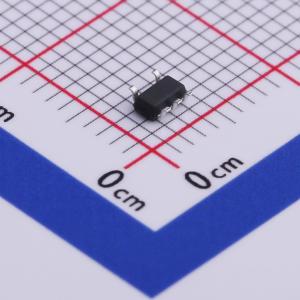

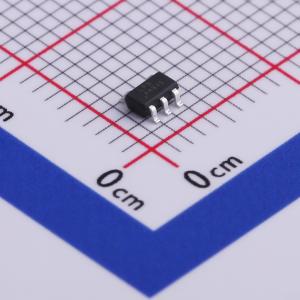

LP3204AB5F
1.5MHz 1.5A 降压转换器
- 描述
- LP3204 是一款1.5MHz固定频率的电流模式PWM降压转换器,适用于便携设备,最高效率可达94%,支持1.5A输出电流,输入电压范围为2.5V到5.5V,输出电压范围为0.61V到VIN。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3204AB5F
- 商品编号
- C517206
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 180uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LP3204是一款1.5MHz恒定频率电流模式PWM降压转换器。它非常适合便携式设备，这些设备可从单节锂离子电池获取高达1.5A的大电流，且在峰值负载条件下仍能实现超过94%的效率。LP3204还能以100%占空比运行，实现低压差操作，延长便携式系统的电池寿命；轻载运行时，可为对噪声敏感的应用提供极低的输出纹波。 LP3204可在2.5V至5.5V的输入电压下提供高达1.5A的输出负载电流，输出电压可低至0.6V。高开关频率在降低开关损耗的同时，将外部元件尺寸降至最小。内部斜率补偿设置使该器件能够使用较小的电感值，以优化尺寸并实现高效运行。 LP3204提供可调（0.61V至VIN）输出电压。该器件采用无铅SOT23 - 5封装，工作温度范围为 - 40℃至 + 85℃。 LP3204是一款高输出电流的单片开关模式降压DC - DC转换器。该器件以固定的1.5MHz开关频率工作，并采用斜率补偿电流模式架构。 这款降压DC - DC转换器在VIN = 3V时可提供高达1.5A的输出电流，输入电压范围为2.5V至5.5V。它将外部元件尺寸降至最小，并在重载范围内优化效率。斜率补偿使该器件在更宽的电感值范围内保持稳定，因此可使用具有较低DCR的较小电感值（1μH至4.7μH）来实现更高的效率。除了小的旁路输入电容外，输出端仅需一个小的L - C滤波器。该器件可通过外部反馈编程为0.61V至接近输入电压范围内的任意电压。它使用内部MOSFET实现高效率，并通过使用0.6V的内部参考电压来产生非常低的输出电压。在压差状态下，转换器占空比增至100%，输出电压跟踪输入电压减去P沟道高端MOSFET的低RDS(ON)压降和电感DCR。 内部误差放大器和补偿电路提供出色的瞬态响应、负载和线性调节。内部软启动功能可消除启用或施加输入电压时的任何输出电压过冲。
商品特性
- 输入电压范围：2.5V至5.5V
- 输出电压范围：0.61V至VIN
- 1.5A输出电流
- 低RDSON内部开关：90mΩ/80mΩ
- 高效率：高达94%
- 压差状态下100%占空比
- 低关断电流：< 1uA
- 1.5MHz开关频率
- 软启动功能
- 短路保护
- 热故障保护
- SOT23 - 5封装
- 符合RoHS标准且100%无铅
应用领域
- 便携式仪器
- DSP核心电源
- 手机和智能手机
- PDA
- GPS应用
