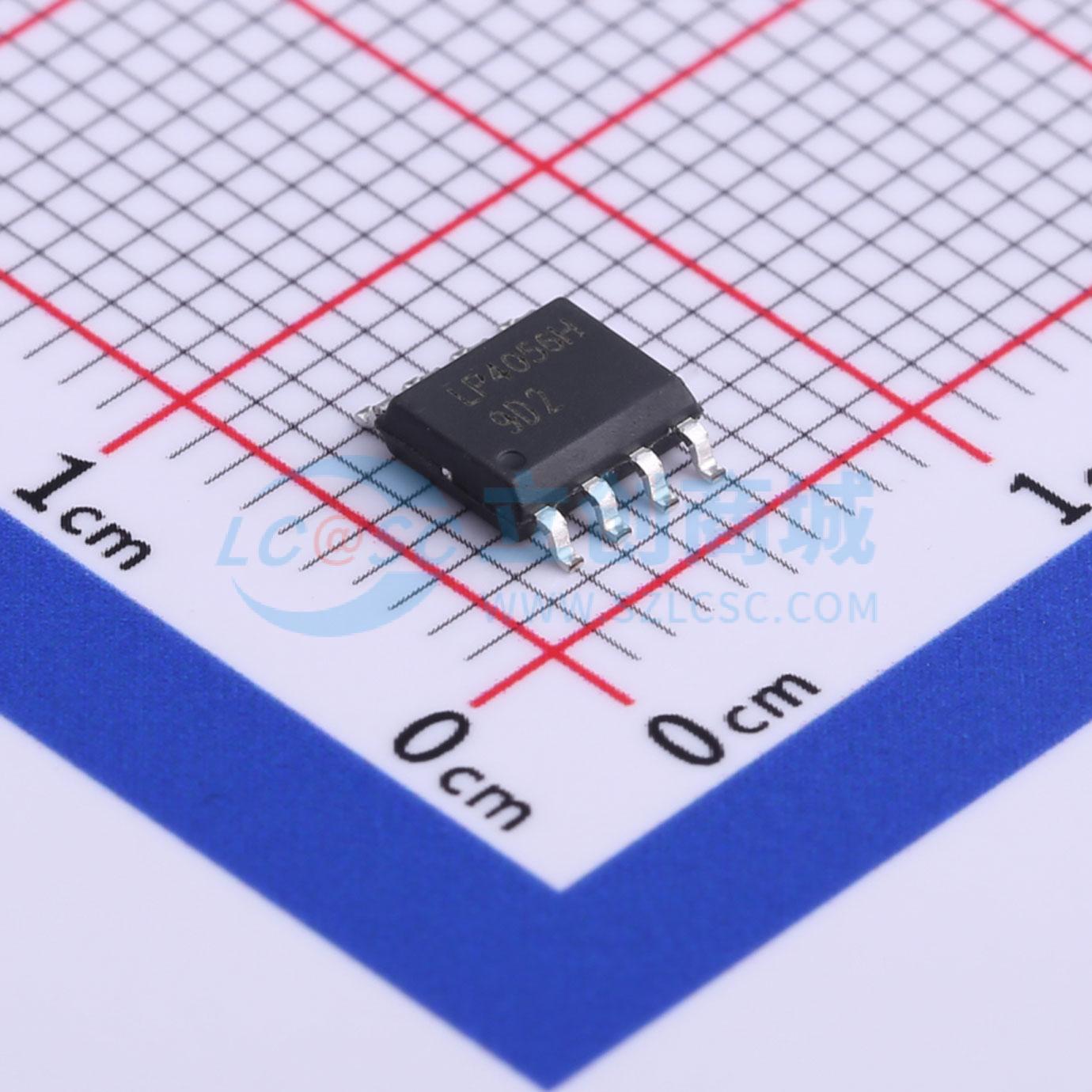

温馨提醒：图片仅供参考，商品以实物为准
LP4056HSPF
1A独立式线性锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP4056H 是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其 ESOP8 封装和较少的外部元件数量，使 LP4056H 非常适合便携式应用。此外，LP4056H 专门设计用于在 USB 电源规格范围内工作
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP4056HSPF
- 商品编号
- C517143
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 1uA |
商品概述
LP4056H 是一款完整的单节锂离子电池恒流/恒压线性充电器。其 ESOP8 封装和较少的外部元件数量，使 LP4056H 非常适合便携式应用。此外，LP4056H 专门设计用于符合 USB 电源规格。由于采用内部 MOSFET 架构，无需外部检测电阻，也不需要阻断二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。充电电压固定为 4.2V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的 1/10 时，LP4056H 会自动终止充电周期。当移除输入电源（壁式适配器或 USB 电源）时，LP4056H 会自动进入低电流状态，使电池漏电流降至小于 1μA。其他特性包括充电电流监控、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。
商品特性
- 电池反接保护
- 可编程充电电流高达 1000mA
- 无需 MOSFET、检测电阻或阻断二极管
- 具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
- 关断状态下的电源电流为 1μA
- 用于 LED 或系统接口的排水充电电流热调节状态输出
- 指示充电和充满状态
- 可选的充电前后电池温度监控
- 低功耗自动睡眠模式
- 采用 ESOP - 8 封装
- 符合 RoHS 标准且 100%无铅（Pb）
应用领域
- 便携式媒体播放器/MP3 播放器
- 蜂窝和智能手机、PDA/DSC、蓝牙应用
