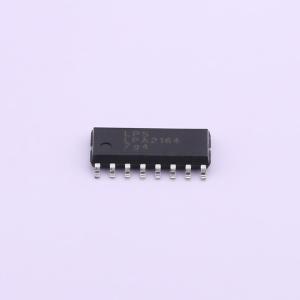

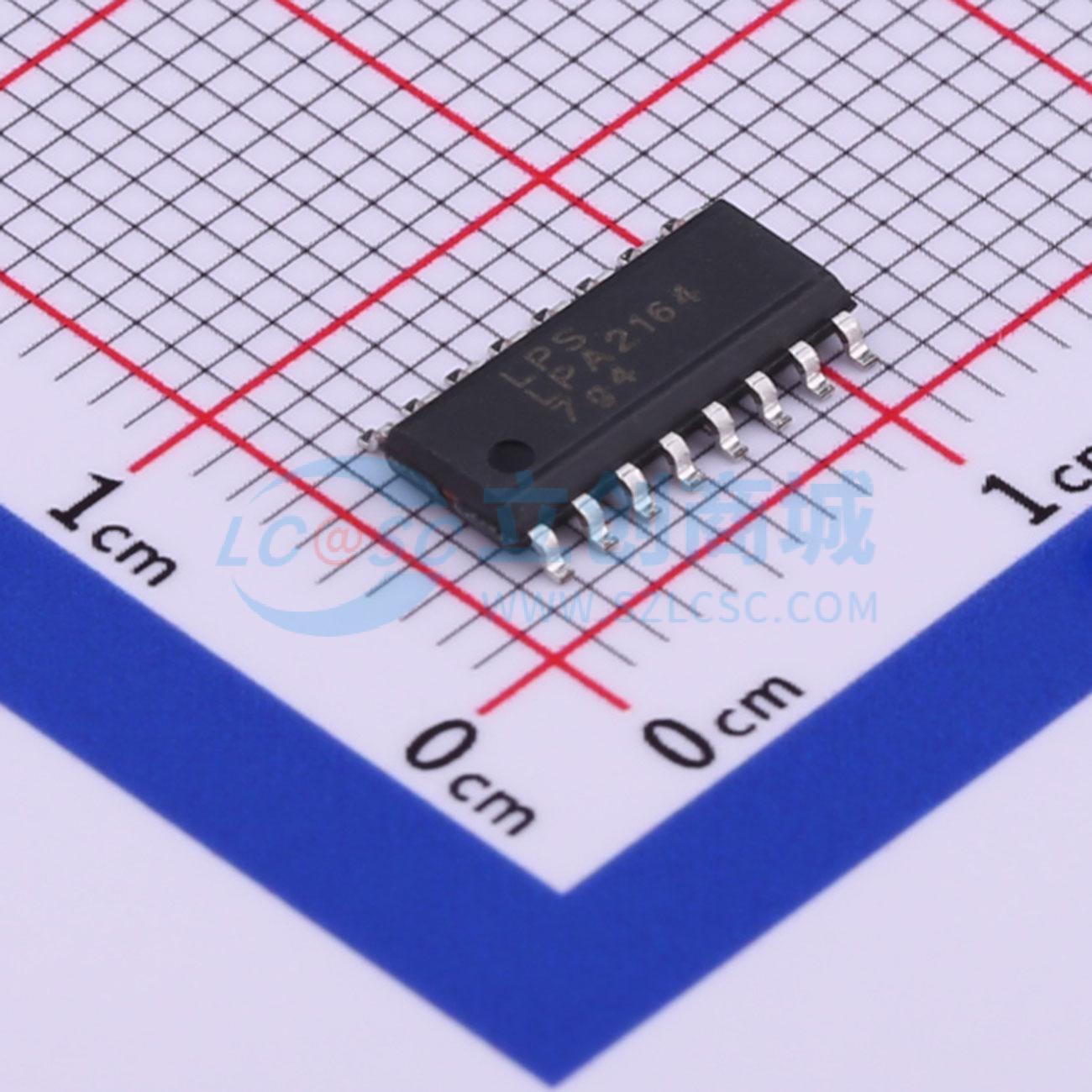

LPA2164SPF
集成升压转换器的8W F类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LPA2164 是一款集成升压转换器的 8W F 类音频放大器。它的总谐波失真加噪声（THD+N）较低，能够实现高质量的电源声音再现。全新的无滤波器架构使该器件可直接驱动扬声器，无需低通输出滤波器，从而节省了系统成本和 PCB 面积
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LPA2164SPF
- 商品编号
- C517137
- 商品封装
- ESOP-16
- 包装方式
- 管装
- 商品毛重
- 0.244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | F类功放；AB类功放 | |
| 输出功率 | - | |
| 工作电压 | 2.5V~6V | |
| 静态电流(Iq) | 4.65mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 90dB | |
| 输入类型 | 差分 | |
| 效率 | 84% | |
| 输入通道数 | 1对差分输入 |
商品概述
LPA2164是一款集成升压转换器的8W F类音频放大器。它具有低总谐波失真加噪声（THD+N），能够实现高质量的电源声音再现。全新的无滤波器架构使该器件可直接驱动扬声器，无需低通输出滤波器，从而节省系统成本和PCB面积。凭借高性能电感和二极管，升压转换器可为负载提供2A的开关导通电流。它可为放大器提供高达6.5V的稳定直流电压，在4Ω负载、10% THD条件下可实现5.7W的输出功率。当提供5.0V直流电压时，在4Ω负载、10% THD条件下可提供3.4W的输出功率。LPA2164还可工作在AB类模式，适用于带有无线电接收器的设备。LPA2164的其他特性包括过流保护（OCP）、过温保护（OTP）以及对射频（FR）信号的高噪声抑制能力。LPA2164采用ESOP - 16封装。
商品特性
- 集成升压转换器
- 关断电流：<3μA
- 开关导通电流：2.0A
- 内部补偿
- 最大占空比：90%
- 放大器工作在D类模式时采用480KHz固定频率开关，升压转换器采用1.2MHz固定频率开关
- 升压转换器输入电压VIN = 3.7V，在10% THD+N条件下：4Ω负载时输出功率POUT = 5W，放大器升压至6.0V；2Ω负载时输出功率POUT = 8W，放大器升压至6.0V
- 升压转换器输入电压VIN = 3.7V，在1% THD+N条件下：4Ω负载时输出功率POUT = 4W，放大器升压至6.0V；2Ω负载时输出功率POUT = 6W，放大器升压至6.0V
- 无滤波器、低静态电流和低电磁干扰（EMI）
- 放大器效率高达84%
- 出色的爆音和咔嗒声抑制能力
- 具备过流保护（OCP）、过温保护（OTP）功能
- 外部元件少，节省空间和成本
- 免LC滤波器数字调制，可直接驱动扬声器
- 无铅封装
应用领域
- 便携式蓝牙音箱
- 蜂窝手机和智能手机方形扬声器
