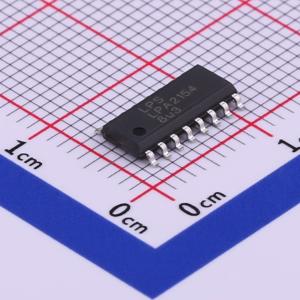

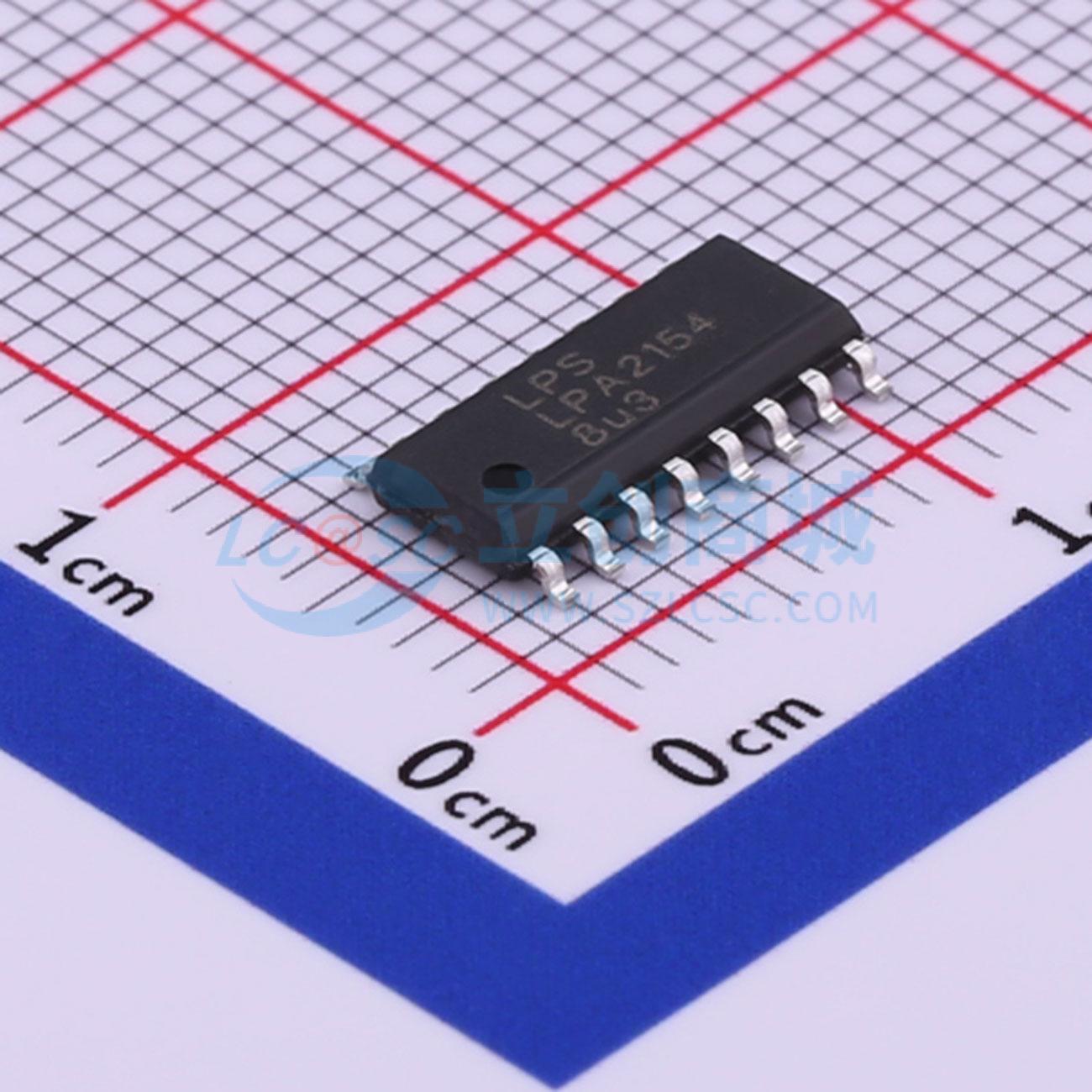

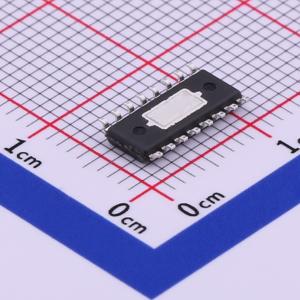

LPA2154SPF
LPA2154SPF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LPA2154SPF
- 商品编号
- C517122
- 商品封装
- ESOP-16
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 3.3Wx2@4Ω；8Wx2@2Ω；4.8Wx2@4Ω | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | 4mA | |
| 信噪比 | 90dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | - | |
| 效率 | 84% | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | 无滤波器架构；使能/关断功能 | |
| 工作电压 | 2.5V~6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LPA2154是一款2x8W的F类音频放大器，带有一个模式引脚用于切换工作模式。它的总谐波失真加噪声（THD+N）较低，能够实现高质量的电源声音再现。全新的无滤波器架构使该器件可直接驱动扬声器，无需低通输出滤波器，从而节省系统成本和PCB面积。LPA2154采用ESOP-16封装。
商品特性
- 放大器采用500KHz固定频率开关
- 放大器在4Ω负载、5V电源电压（PVDD）、10%总谐波失真（THD）条件下输出功率为2x3.3W
- 放大器在4Ω负载、6.0V电源电压（PVDD）、10%总谐波失真（THD）条件下输出功率为2x4.8W
- 放大器在2Ω负载、6.0V电源电压（PVDD）、10%总谐波失真（THD）条件下输出功率为2x8W
- 无滤波器、低静态电流和低电磁干扰（EMI）
- 放大器效率高达85%
- 免LC滤波器数字调制，可直接驱动扬声器
- 短路保护
- 热关断保护
- 外部元件少，节省空间和成本
- 无铅封装
应用领域
- 便携式蓝牙音箱
- 方形音箱
