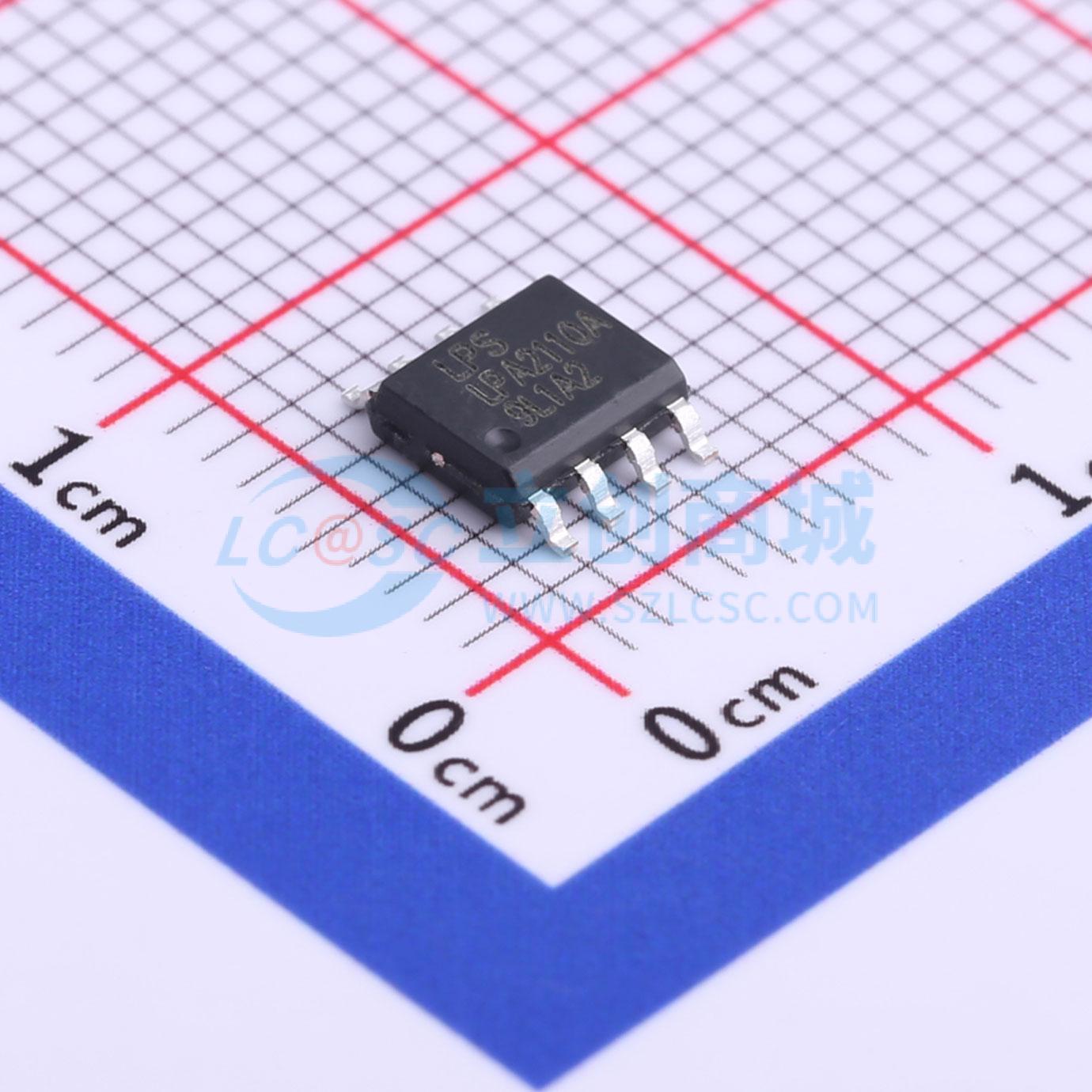

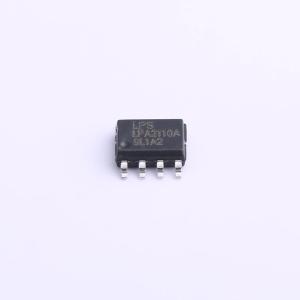

温馨提醒：图片仅供参考，商品以实物为准
LPA2110ASPF
无滤波器，25W F类单声道音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LPA2110A 是一款 25W 的 F 类单声道音频放大器，集成了 AB 类/D 类可选模式。在 14.5V 直流电源供电的情况下，它能够向 4Ω 的 BTL 负载提供 25W 的连续平均功率，且失真度（THD）低于 10%。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LPA2110ASPF
- 商品编号
- C517120
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | F类功放；AB类功放；D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 29W×1@4Ω | |
| 工作电压 | 4V~15.5V | |
| 静态电流(Iq) | 25mA |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 95dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -70dB；-73dB | |
| 效率 | 86% | |
| 输入通道数 | 1对差分输入 |
商品概述
LPA2110A是一款25W的F类单声道音频放大器，集成了AB/D类可选模式。在14.5V直流电源供电下，它能够向4Ω BTL负载提供25W的连续平均功率，且失真（THD）小于10%。它具有低THD+N特性，可实现高质量的电源声音再现。LPA2110A器件具备全面的故障保护功能，包括短路保护、热保护、过压保护和直流保护。故障信息会反馈给处理器，以防止设备在过载情况下受损。
商品特性
- 宽电压范围：4V~15.5V
- 放大器采用550KHz固定频率开关
- 放大器在4Ω负载、14.5V VDD且THD为10%时输出25W；在4Ω负载、12V VDD且THD为1%时输出15W
- 集成自保护电路，包括过压、欠压、过温、直流检测和短路保护
- D类高效运行：效率>86%
- 无滤波器、低静态电流和低电磁干扰
- 无铅封装
应用领域
- 微型组件
- 条形音箱
- 扩展坞
- 汽车售后消费音频应用
- CRT电视
- 便携式蓝牙音箱
- 方形音箱
