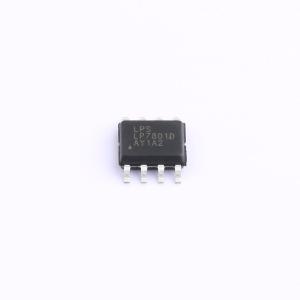

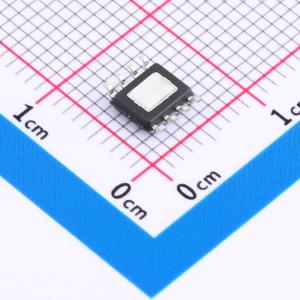

LP7801DSPF
超低功耗耳机充电仓专用芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP7801D是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了线性充电管理模块、超低功耗同步升压放电管理模块，内置功率MOS，充电电流外部可编程，最大充电电流1A。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP7801DSPF
- 商品编号
- C517110
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.8V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+80℃ | |
| 静态电流(Iq) | 40uA |
商品概述
LP7801D是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了线性充电管理模块、超低功耗同步升压放电管理模块，内置功率MOS，充电电流外部可编程，最大充电电流1A。
商品特性
- 集成充电指示、输入过压保护、恒温度电功能
- 升压输出5.1V、负载电流能力500mA
- 待机功耗1uA
- 带EN控制功能，控制EN可完全关断输出电压
- 内置过流、过温保护功能
- 工作频率1.2MHz
- 支持2.2uH小电感应用
- 采用ESOP-8封装形式
- 高输入耐压：28V
- 内置7V过压保护
- 线性充电，充电电流可编程
- 智能恒温充电功能
- 同步升压输出5.1V
- 开关频率1.2MHz
- 效率高达95%
应用领域
- TWS耳机仓锂电池系统充电/放电应用
