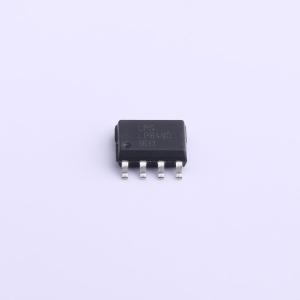

温馨提醒：图片仅供参考，商品以实物为准
LP6490SPF
30V 2.4A 同步降压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6490SPF
- 商品编号
- C517090
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 8V~30V | |
| 开关频率 | 180kHz | |
| 输出电流 | 2.4A | |
| 耗散功率(Pd) | 2W | |
| 最大占空比 | 98% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
LP6490是一款内置功率MOSFET的同步整流降压型开关模式转换器。LP6490提供了一种非常紧凑的解决方案，可实现最大2.4A的连续输出电流。 LP6490具有同步模式操作，可在输出电流负载范围内实现高效率。电流模式操作可提供快速瞬态响应，并简化环路稳定。 LP6490所需的现成标准外部组件数量最少。其他特性包括电缆补偿、可编程电流限制和热关断。
商品特性
- 8V至30V宽连续工作输入范围
- 80mΩ/60mΩ低RDS(ON)内部功率MOSFET
- 效率高达93%
- 默认开关频率180kHz
- 内部软启动
- 输出线路压降补偿
- 过压保护(OVP)
- 过流保护(OCP)，可通过外部电阻编程
- 无需环路补偿
- 热关断
- 采用ESOP8封装
应用领域
- 汽车充电器
- 线性稳压器的预稳压器
- 分布式电源系统
- USB专用充电端口(DCP)
