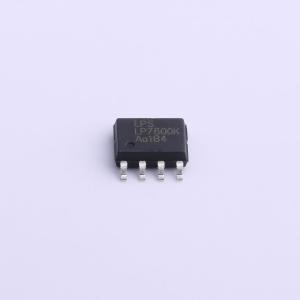

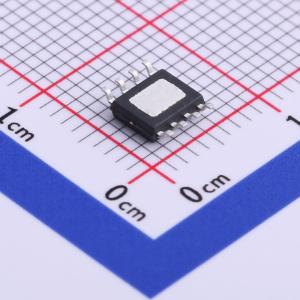

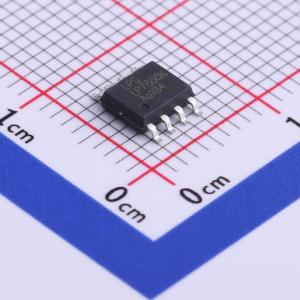

温馨提醒：图片仅供参考，商品以实物为准
LP7800K2SPF
LP7800K2SPF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP7800K2SPF
- 商品编号
- C517106
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.5V~6V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 3V | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+80℃ |
商品概述
LP7800K是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了线性充电管理模块、同步升压、控制模块、状态指示、负载识别、放电模块；充电管理内置过压保护功能，输入耐压高达30V，内置功率MOS，充电电流300mA，充电器电流自适应功能，充电状态指示功能；放电管理内置同步升压，负载接入识别、按键开启功能；放电电流检测功能，放电电流小于10mA自动截止放电；内置放电指示、低电提示功能；针对小容量锂电池系统的应用，提供简单易用的解决方案；LP7800K采用的封装形式为ESOP8。
商品特性
- 待机功耗：23uA
- 高输入耐压：30V
- 线性充电，充电电流300mA
- 具有充电器电流自适应功能
- 智能恒温充电功能
- 同步升压输出5V
- 自动识别负载功能
- 开关频率1MHz
- 放电效率高达93%
- 放电截止电流10mA
- 放电模块过流、短路、过温保护功能
- 内置充电、放电指示功能，低电量提示功能
应用领域
- TWS耳机仓锂电池系统充电/放电应用
