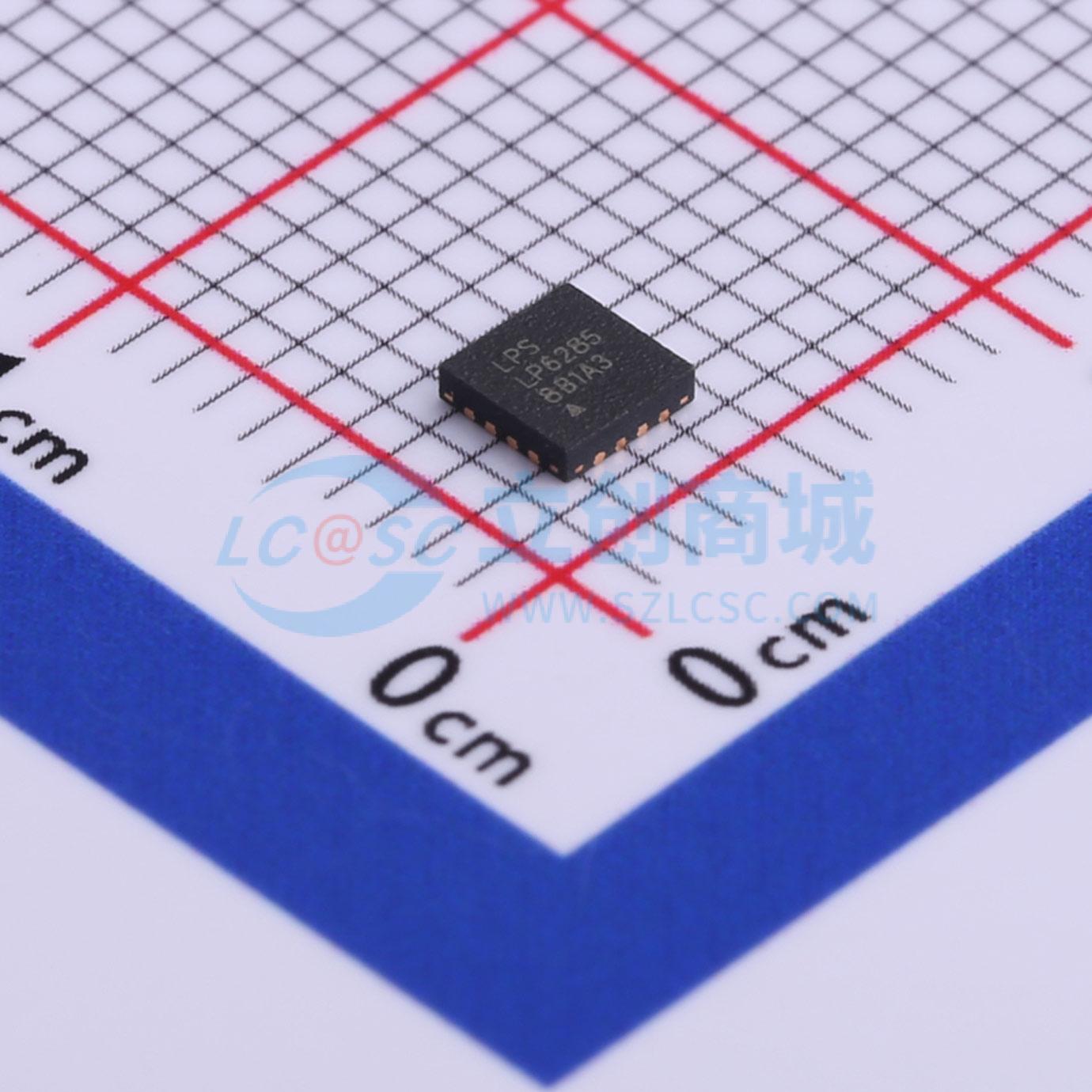

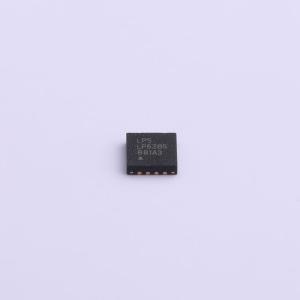

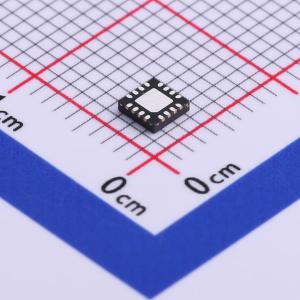

LP6285QVF
多通道DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6285是一款高效率的升压调节器,具有宽输入电压范围（2.5V至5.5V）、内置2.5A N-MOSFET、可调输出电压、双电荷泵控制器、VCOM缓冲器等特性,适用于TFT LCD面板。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6285QVF
- 商品编号
- C517072
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 3 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- LP6285 包含一个高效升压调节器、一个 VCOM 缓冲器和用于有源矩阵 TFT LCD 的双电荷泵控制器。
- 该转换器是一款高开关频率的电流模式调节器，集成了一个 200mΩ 的 N 沟道 MOSFET，允许使用小型电感器和陶瓷电容器。
- 单位增益缓冲器可驱动 VCOM 电压，具有高短路电流、快速压摆率以及轨到轨输入和输出的特点。
- 正/负电荷泵控制器提供稳压的栅极开启电压。电荷泵的稳压由内部比较器产生，该比较器感应输出电压并将其与内部参考电压进行比较。
- 其他特性包括欠压保护、短路保护、热关断保护和欠压锁定 (UVLO)。
- LP6285 采用节省空间的 QFN - 16（3.5mm 间距）封装。
- 宽输入电压 (VIN) 范围：2.5V 至 5.5V
- 1.2MHz 电流模式升压调节器
- 可调输出电压 (±1%)
- 内置 2.5A、200mΩ N - MOSFET
- 内部软启动
- 用于 VCOM 缓冲器的运算放大器
- 可调检测电压
- 开漏复位输出
- VGH 和 VGL 电荷泵
- 欠压保护
- 过温保护
- 采用 QFN - 16（3mm×3mm）封装
- 符合 RoHS 标准
- 无铅封装
应用领域
- 相框
- 全球定位系统 (GPS)
