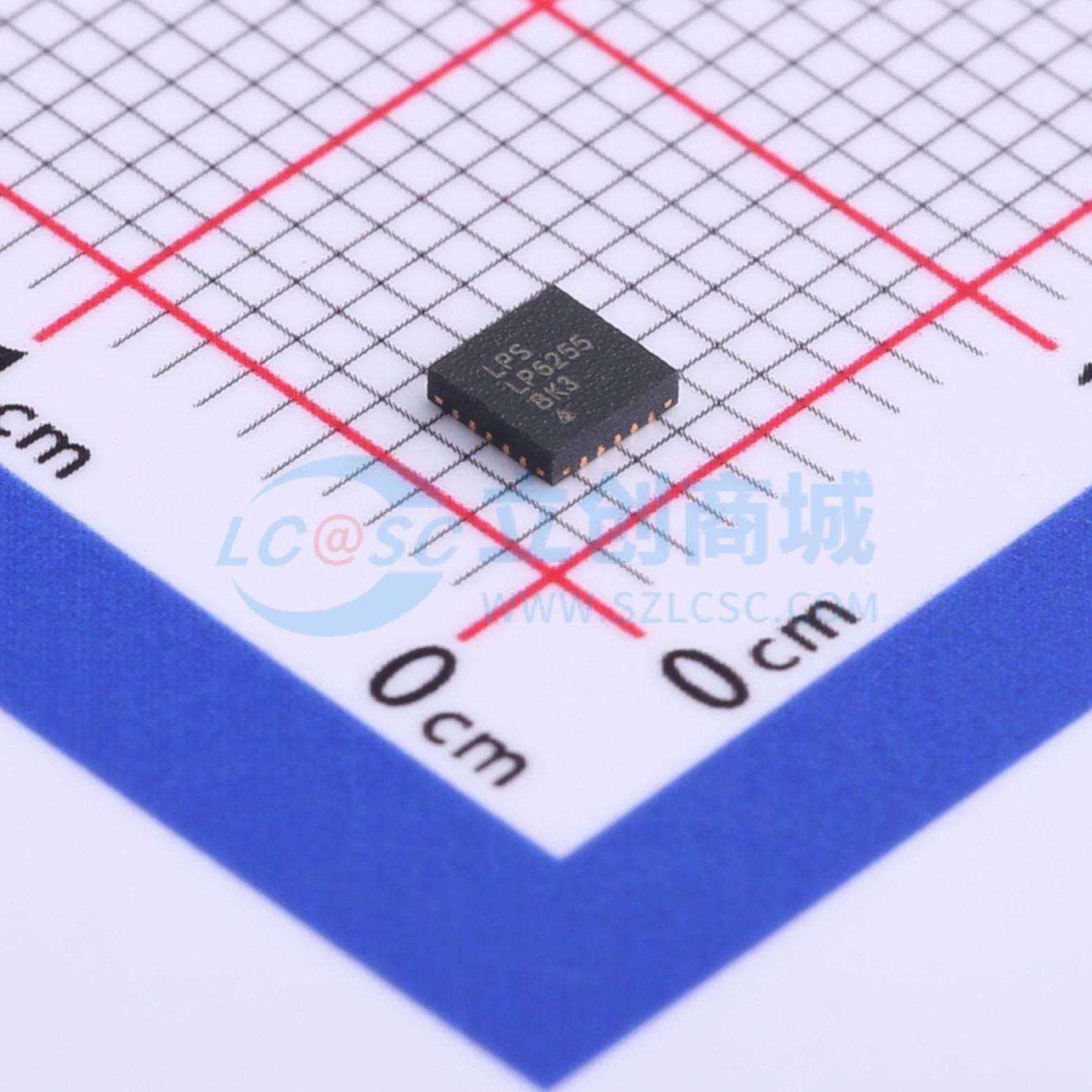

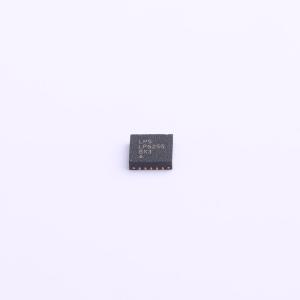

温馨提醒：图片仅供参考，商品以实物为准
LP6255QVF
高效同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6255是一款高效的同步升压转换器,采用外部N通道MOSFET,具有自适应死区时间控制和可编程高频切换,适用于大功率输出。内置1.31V精密参考电压,支持电流模式控制和外部补偿网络,易于稳定系统。提供TQFN-20封装。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6255QVF
- 商品编号
- C517065
- 商品封装
- QFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~30V | |
| 输出电压 | 2.8V~30V | |
| 输出电流 | - | |
| 开关频率 | 250kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LP6255是一款同步电流模式升压型DC-DC转换器，采用外部N沟道MOSFET，可实现大功率输出。可编程的高开关频率使其应用范围广泛，只需几个电容或电阻即可轻松设置。其误差放大器连接到内部1.31V精密参考电压。电流模式控制和外部补偿网络使系统稳定变得轻松灵活。
商品特性
- 采用低RDS(ON) MOS，效率高
- 自适应死区时间控制
- 可选二极管仿真模式
- 可编程过输入电流保护
- 过温保护
- 可编程频率切换
- 1.31V参考电压用于设置输出电压
- 采用3×3mm TQFN-20封装
应用领域
- 电池产品
- 主机OTG音频电源
- 电子烟
