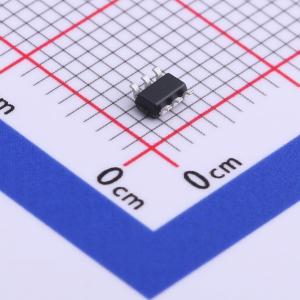

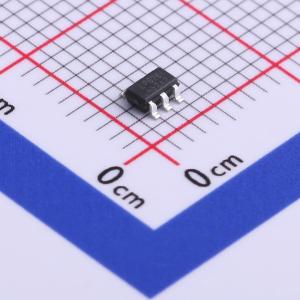

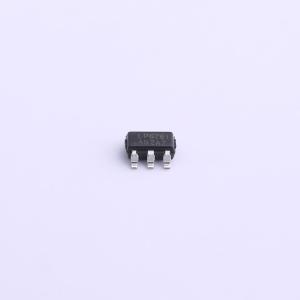

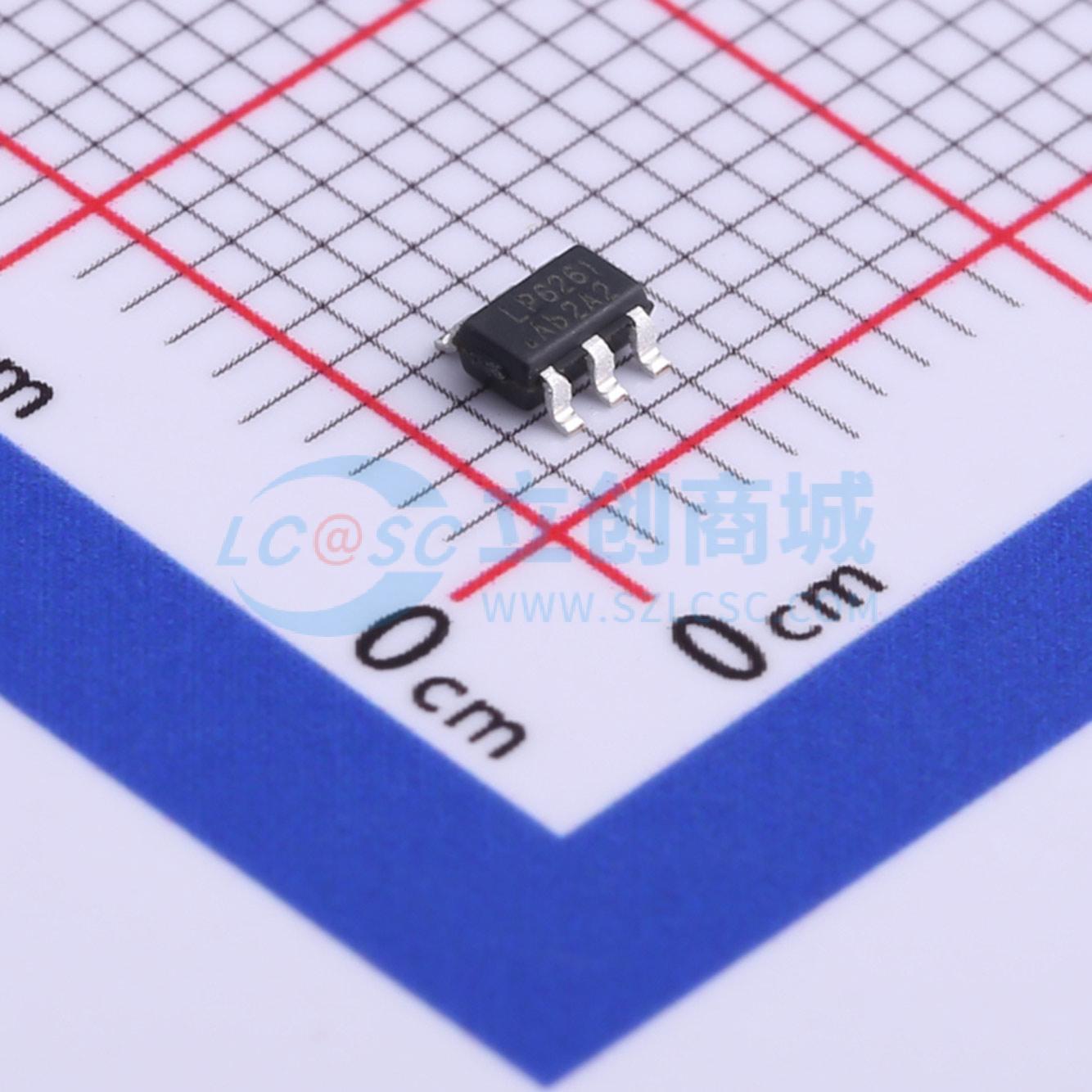

LP6261B6F
超低静态电流同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6261是一款超低静态电流的同步升压转换器,具有5.1V的输出电压,最高效率可达95%,轻载条件下静态电流仅为1uA,支持过输出电压保护、过电流保护和过温保护等功能。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6261B6F
- 商品编号
- C517067
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
- 立创商城设计参考
- DCDC升压-(1)电源输入3V以内-(2)输出5V~12V方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1V~5V | |
| 输出电压 | 5V~5.2V | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 1uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LP6261器件是一款具有超低静态电流的同步升压转换器。它具备真正关断功能，可在关断和输出短路情况下断开输入与输出连接。 LP6261在轻载条件下仅消耗1μA静态电流，在20μA负载时效率可达75%。在3.3V至5V转换、200mA负载的情况下，效率可达93%。
商品特性
- 5.1V输出电压
- 效率高达95%
- 关断模式下输出与输入断开
- 关断电流：<0.1μA
- 过输出电压保护
- 过流保护
- 过温保护
- 软启动内部补偿
- 1.2MHz固定频率开关
应用领域
- 平板电脑、移动互联网设备
- 智能手机
- 移动电源
