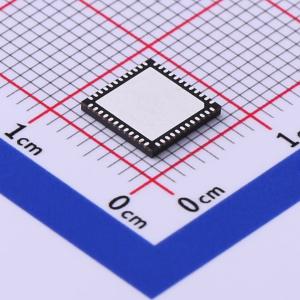

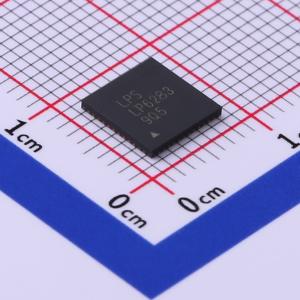

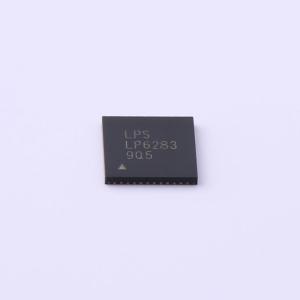

LP6283QVF

LP6283可为电视和显示器中的薄膜晶体管（TFT）液晶显示（LCD）面板生成所有电源轨。它包括升压和降压调节器、VGH和VGL电荷泵调节器、门脉冲调制器（GPM）、高压LDO、电压检测器（XAO）和VCOM运算放大器。LP6283支持8V至14V的输入电压，针对直接由12V电源供电的LCD电视面板和LCD显示器应用进行了优化。 升压和降压调节器采用内部功率MOSFET和高频操作，允许使用小型电感器和电容器，从而实现紧凑的解决方案。两个开关调节器均采用固定频率、电流模式控制架构，提供快速的负载瞬态响应和易于补偿的特性。 VGH和VGL电荷泵调节器为TFT栅极驱动器提供电源电压。两个输出电压均可通过外部电阻分压器进行调节。

• 8V至14V电源输入电压范围
• 电流模式升压调节器：20V、3.5A、0.1Ω内部N沟道MOSFET，可编程过流保护，可编程软启动
• 电流模式降压调节器：16.5V、2A、0.15Ω内部N沟道MOSFET，过流保护，输出电压可在1.8V至3.3V之间调节
• 可调VGH电荷泵：连续输出电流50mA
• 可调VGL电荷泵：连续输出电流50mA
• 门脉冲调制器：18V至35V正电源输入，电源开/关顺序控制，片上GPM控制器，具有可调下降时间和下降停止电压
• 电压检测器（XAO）：可调检测电压（±1%），N沟道开漏输出
• VCOM运算放大器：5V至20V输入电源电压，±300mA输出短路电流（持续1ms），45V/μs压摆率，20MHz、−3dB带宽
• 高压LDO：5V至20V输入电源电压，可调输出电压（±0.5%），过流保护（60mA），低压差电压0.5V（60mA）
• 可选频率（500kHz/750kHz）
• 由栅极驱动信号控制的外部PMOS隔离开关
• 过温保护
• 电源开启顺序控制
• TQFN 48封装
• 符合RoHS标准且无卤素
• 无铅封装

• LCD电视/显示器
